特長
【K】はKタイプの特長で、【J】はJタイプの特長です。
- 1.高分解能/高速
ロータリ:0.00005度検出で10,000min -1【K】【J】
リニア :0.01μm検出で3,600m/min -1【K】 - 2.各社のNCに接続対応【K】【J】
三菱CNC、FANUC、SIEMENS、三菱シーケンサに接続可能です。 - 3.輸出対応【K】【J】
CE規格を取得し、JタイプはUL規格に対応 - 4.絶対値検出【K】【J】
モータに付属の絶対値エンコーダとMPスケールのオフセット機能を組み合わせて絶対値検出が可能です。 - 5.省外形【K】
KタイプA/D変換器は、Jタイプに比べて容積1/8 - 6.省エネ【K】
KタイプA/D変換器は、NCの5V電源が使用可能で、AC100Vの接続不要 - 7.内挿精度自動補正【K】
内挿誤差を自動で測定し補正を実施

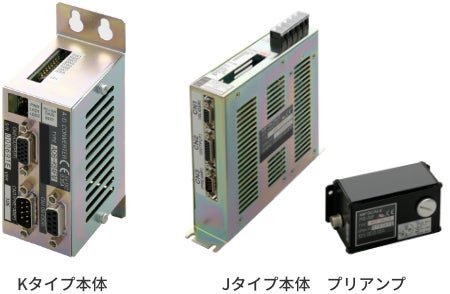

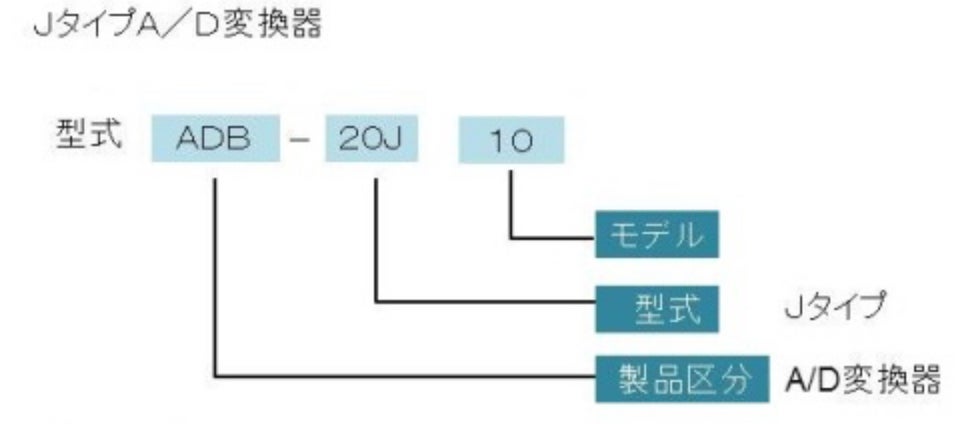

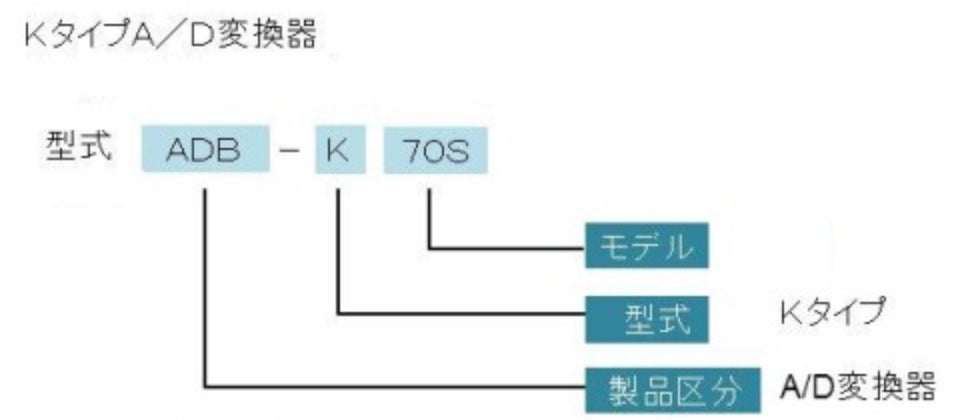

型式名
A/D変換器
シリーズ | 型式 | Linear /Rotary |
対応スケール | 絶対値 |
---|---|---|---|---|
Kタイプ | ADB-K70シリーズ | Rotary | MPRZ | ○ |
ADB-K60シリーズ | Rotary | MPI | ○ ※1 | |
ADB-K64シリーズ | Linear | MPLC,MPS、MPLN MPLZ |
○ ※1 | |
ADB-K54シリーズ | Linear | MPLZ | ○ | |
Jタイプ | ADB-20J10 | Linear/ Rotary |
MPI&MPLC, MPLN, MPS | ○ ※1 |
ADB-20J14 | Linear | MPS | ○ ※1 | |
ADB-20J16 | Rotary | MPCI or MPCIF | ○ ※2 | |
ADB-20J23 | ○ ※2 | |||
ADB-20J24 | ○ ※2 | |||
ADB-20J30 | Linear/ Rotary |
MPI&MPLC、MPLN、MPS | ||
ADB-20J64 | Linear | MPS | ○ ※1 | |
ADB-20J82 | Rotary | MPRZ | ○ |
シリーズ | 型式 | 対応NC | 出力仕様 | 備考 | |||
---|---|---|---|---|---|---|---|
Mitsubishi CNC |
FANUC | SIEMENS | SSI | ||||
Kタイプ | ADB-K70M | ○ | シリアルI/F | DDモータや回転軸 | |||
ADB-K70F | ○ | ||||||
ADB-K70S | ○ | ○ | |||||
ADB-K60M | ○ | 回転軸 | |||||
ADB-K60F | ○ | ||||||
ADB-K64FM | ○ | ○ | 小型機と一般機械用の直線軸 | ||||
ADB-K54S | ○ | ○ | 海外での絶対値の直線軸 | ||||
Jタイプ | ADB-20J10 | ○ | ○ | ○ | A/B/Z相 Pulse |
回転軸と小型機の直線軸 | |
ADB-20J14 | ○ | ○ | ○ | 長ストロークの直線軸 | |||
ADB-20J16 | ○ | ○ | ○ | 旋盤 主軸・C軸 | |||
ADB-20J23 | ○ | シリアルI/F | |||||
ADB-20J24 | ○ | ||||||
ADB-20J30 | ○ | A/B/Z相 Analog |
アナログ出力対応 | ||||
ADB-20J64 | ○ | ○ | シリアルI/F | 長ストロークの直線軸 | |||
ADB-20J82 | 安川電機ΣV & Σ7 ※4 |

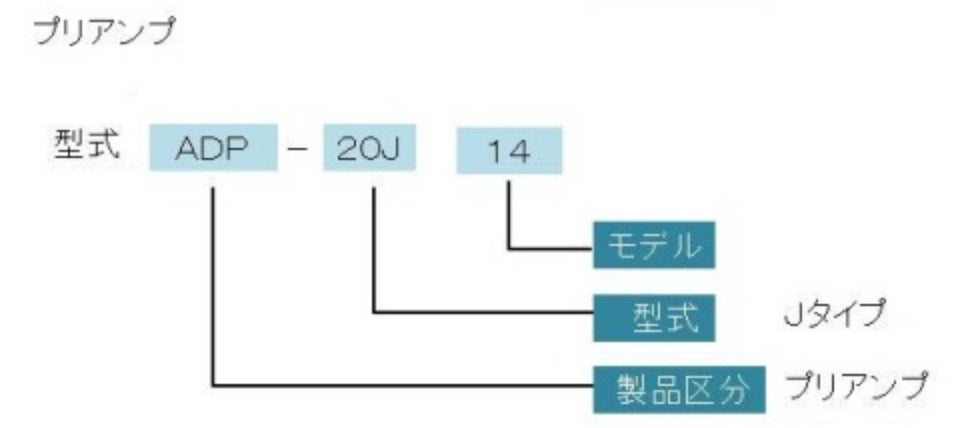

プリアンプ
スケール形式 | A/D変換器の型式 | プリアンプ型式 |
---|---|---|
MPSシリーズ | ADB-K64FM | ADP-20J14 |
ADB-20J10,ADB-20J14, ADB-20J30,ADB-20J64 |
ADP-20J10 |
仕様
項目 | A/D変換器 Kタイプ ADB-K** |
A/D変換器 Jタイプ ADB-20J** |
プリアンプ ADP-20J** |
---|---|---|---|
使用温度範囲 | 0℃~+55℃ | 0℃~+55℃ | 0℃~+55℃ |
電源 | 5V±10% 0.35A | AC100~240V±10%、40VA 50/60Hz |
- |
質量 | 0.15kg/ADB-K60*、ADB-K70* 0.21kg/ADB-K54*、ADB-K64* |
0.9kg | 0.3kg |
耐振動 | 加速度3G,10~55Hz 注)DINレールは除く |
加速度3G、10~55Hz | - |
