テープ式MPFAシリーズ

取扱い会社名:ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ

特長

コストパフォーマンス
コストパフォーマンスが良い
薄い
コンパクト
スケールは薄く、厚さ0.4mmのテープ。

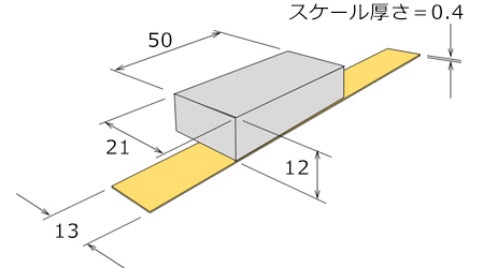

ヘッドは50×21×12。
コンパクト
高分解能 高速
高分解能・高速
0.1μm・30m/sec
切断可能
切断可能
スケールは任意の長さに切断可能です。
エアパージ不要
耐環境性
電磁誘導であるため、パターンへの表面汚れの影響を受けずに位置検出ができます。
AMP
各社のサーボアンプに接続可能
MELSERVO、PANASONIC
長期間安定精度
長期間安定した精度
固定部と可動部が非接触なので長期間安定した精度
monitor
充実した診断機能で簡単調整

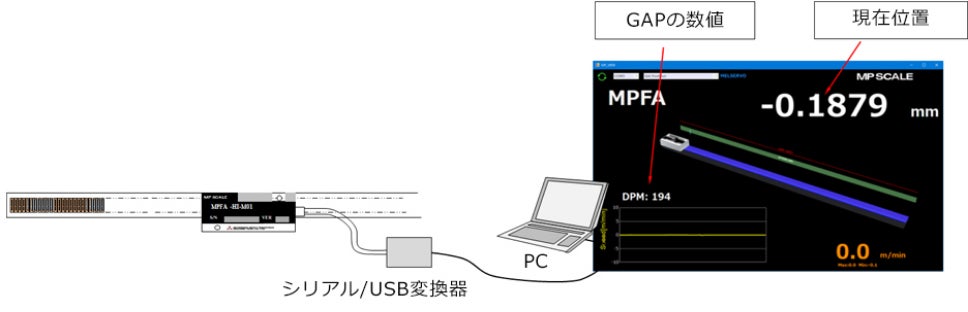

GAP(スケールとヘッドの隙間)の数値と現在位置表示を確認できるので、組立時や保守に便利です。
充実した診断機能で簡単調整
マルチヘッド
マルチヘッドが可能
仕様の異なるヘッドの使用も可能です。

高速・高分解能

0.1μm・30m/sec
リニアモータ駆動のステージに取付けて、0.1μm検出で高速運転を行っています。

優れた耐環境性

光学式ではなく、「電磁誘導式」なので、表面汚れの影響ありません。マジックで、スケール表面を汚しても問題なく動作します。

高速移動を行うリニアモータ付きのステージの位置検出に最適です。
動画の例では、リニアステージの右側面にスケールとヘッドが取付いています

型式

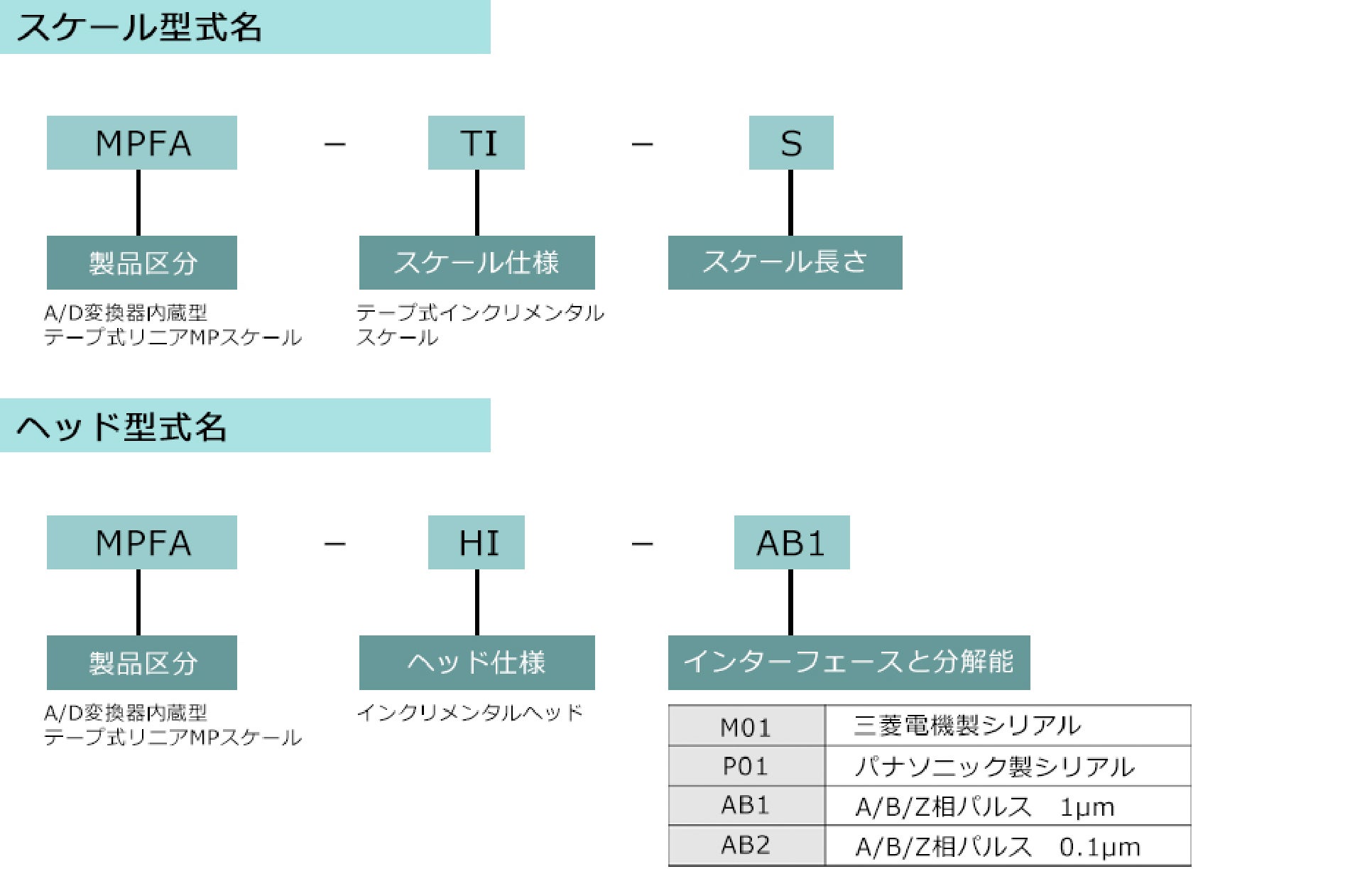

型式

仕様

出力信号・分解能・最大応答速度

対応AMP 出力信号 分解能 最大応答速度 備考
三菱電機殿
MELSERVO-J4
シリアル信号 0.1μm 30m/sec
PANASONIC殿
MINAS A6シリーズ
シリアル信号 0.1μm 30m/sec
一般制御装置 A・B・Z相
矩形
1.0μm 3m/sec 最大出力制限が3MHz(4逓倍後)
0.1μm 0.3m/sec 最大出力制限が3MHz(4逓倍後)

このほかのシリアル接続も準備中。

項目 内容
精度 直線精度 ±15μm/m
測定方法 インクリメンタル
ストローク ~9,950mm (スケール全長 -50mm)
マルチヘッド 可能
ヘッドのインターフェース仕様は異なっても良い。
取付方法 スケール:テープタイプで接着方式
ヘッド :ビス固定式
電源 5V 制御装置から供給
状態表示 緑色:正常時
赤色:異常時(GAPが広い)

構成

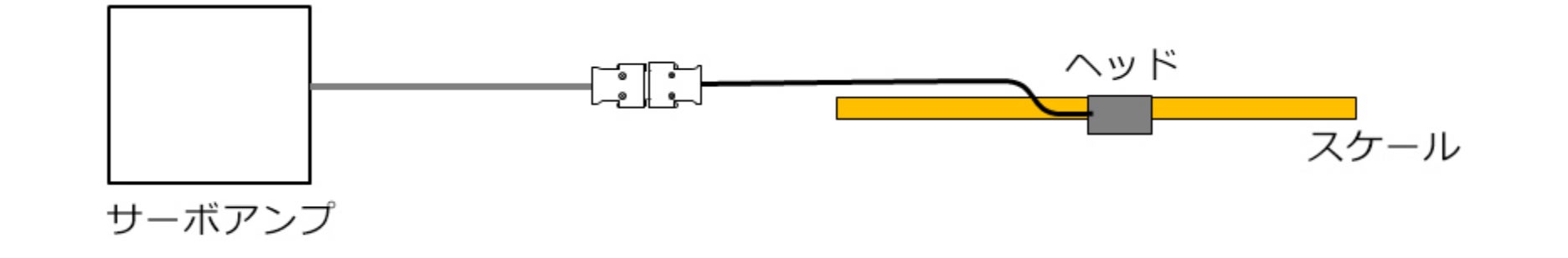

構成

寸法図

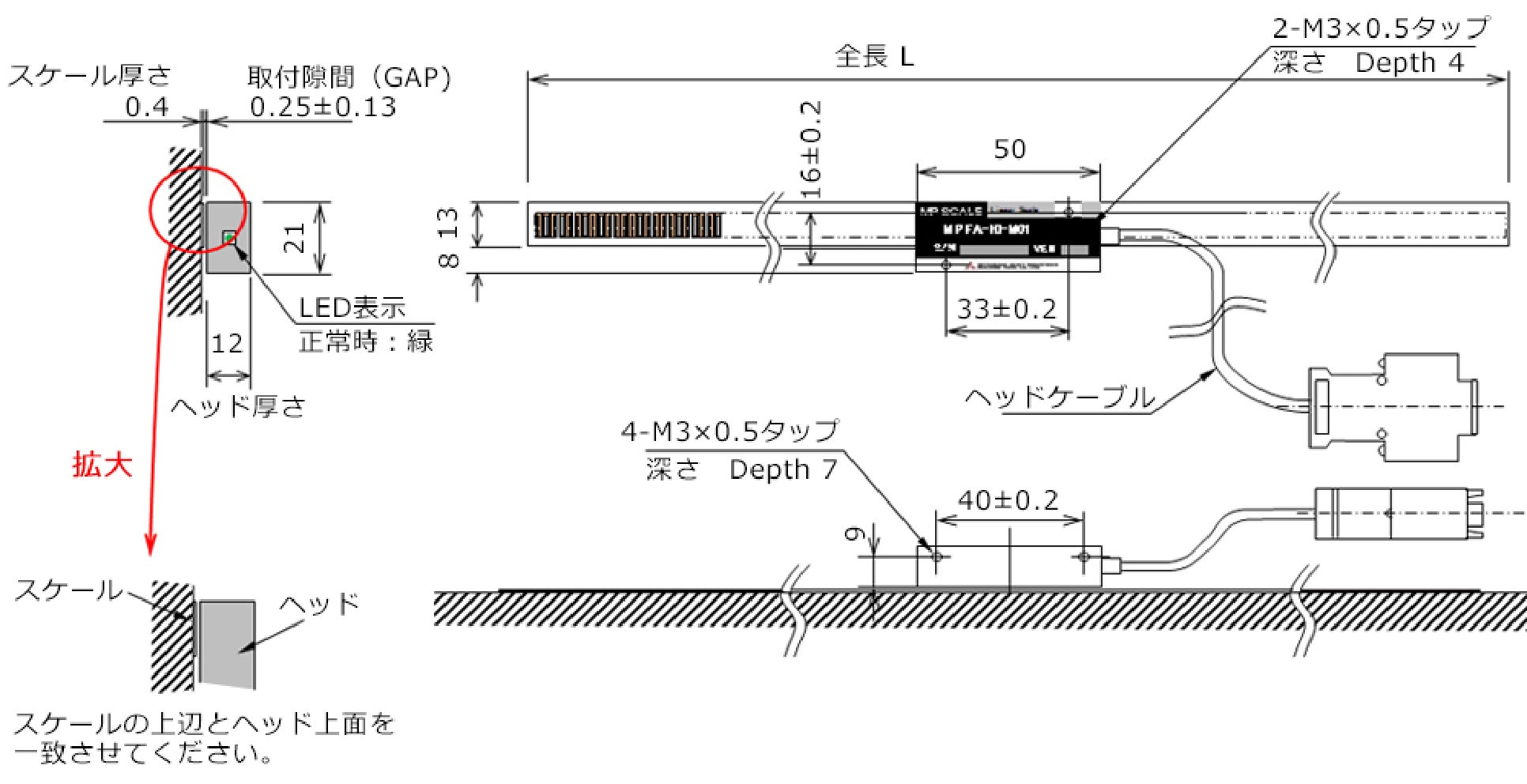

寸法図
