精密位置検出器｜直線位置検出器（リニアスケール）｜接続型リニアMPスケール

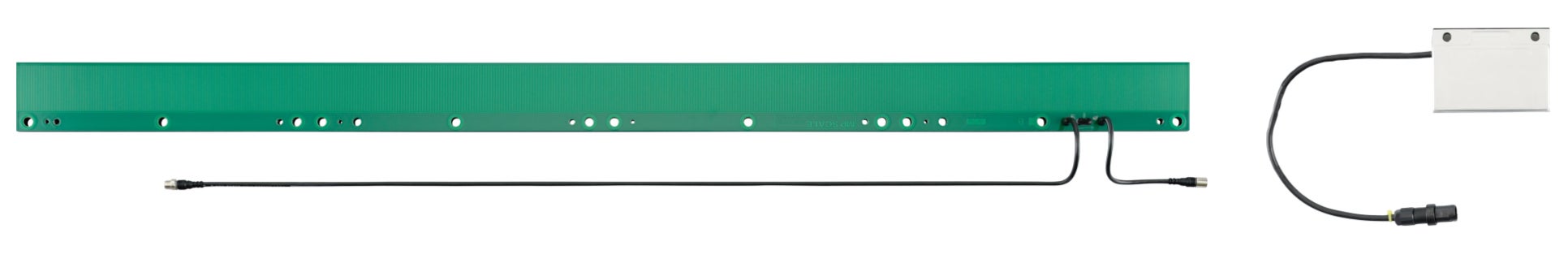

MPSシリーズ（接続型）
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ
特長
接続はコネクターで容易
電気的露出部がなく切削水の耐力向上

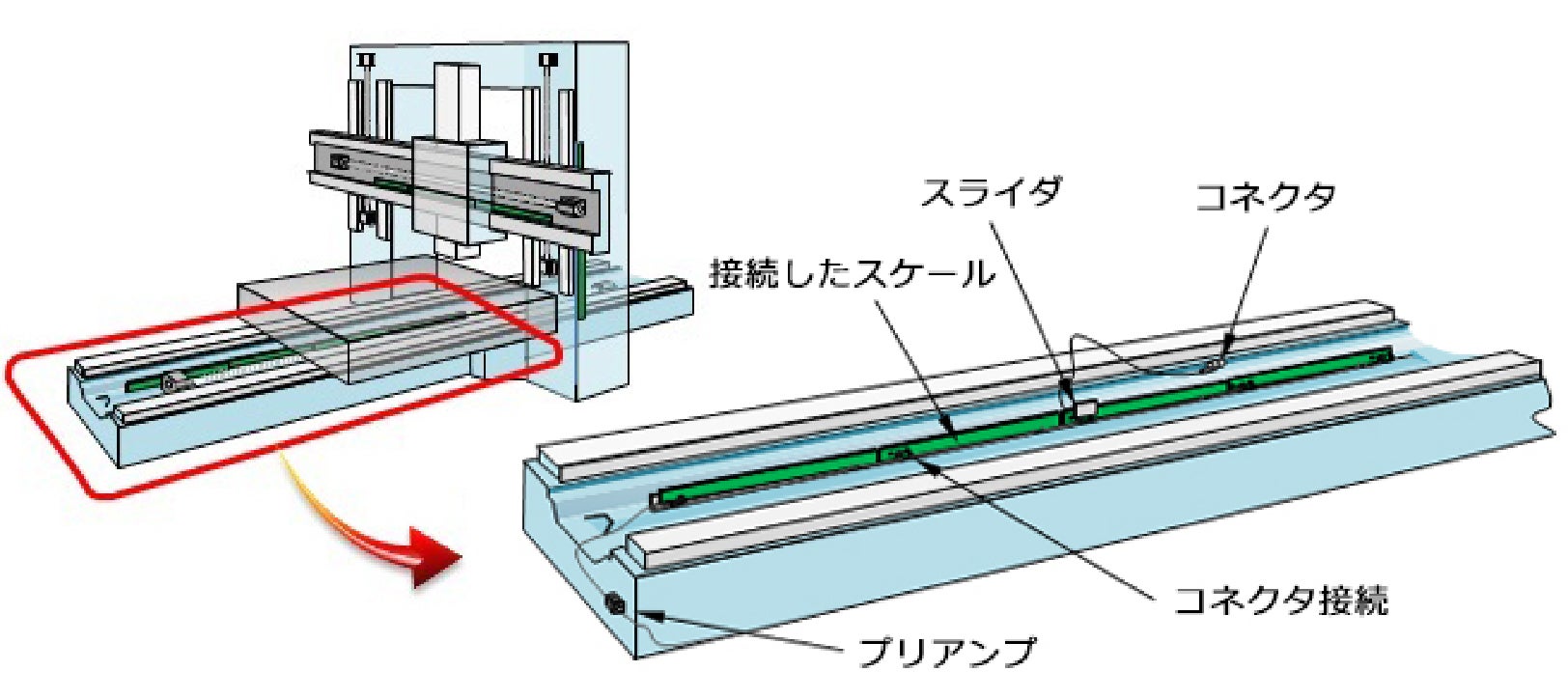

用途

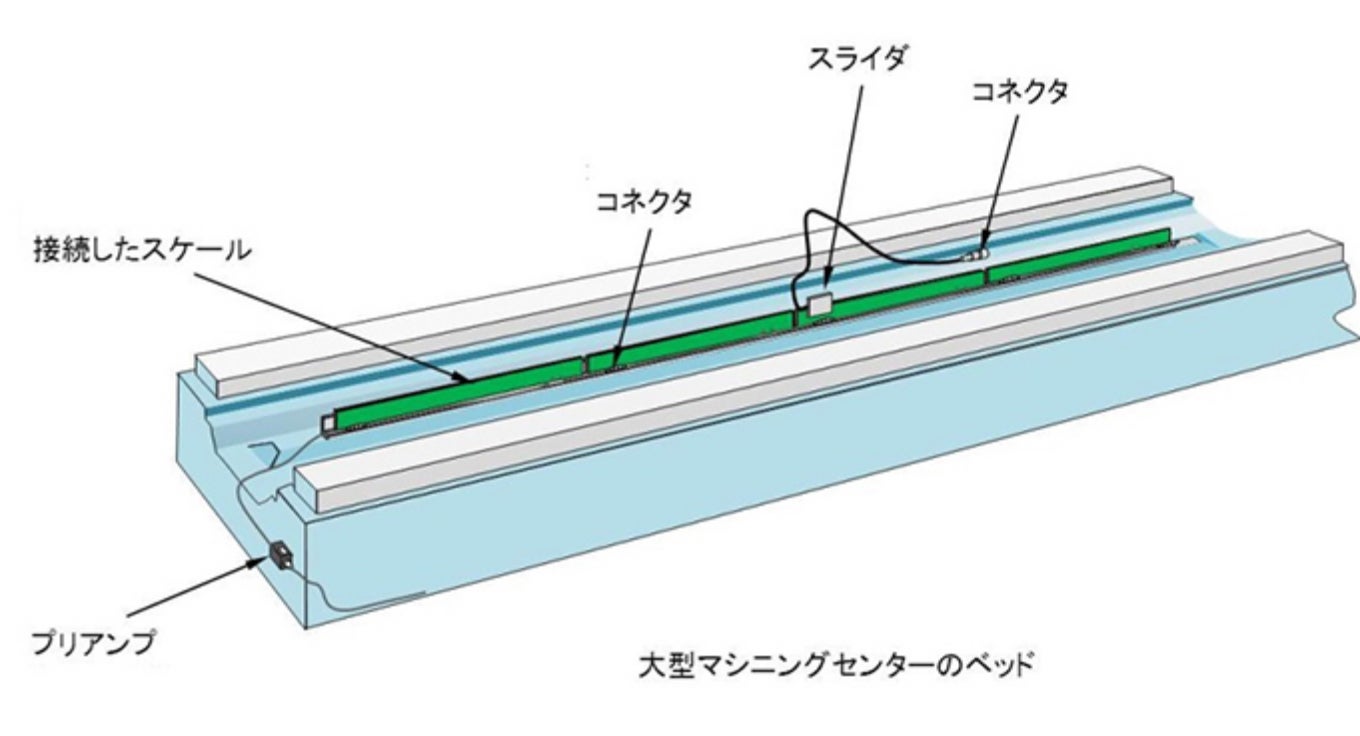

大型機械の直線軸の位置検出

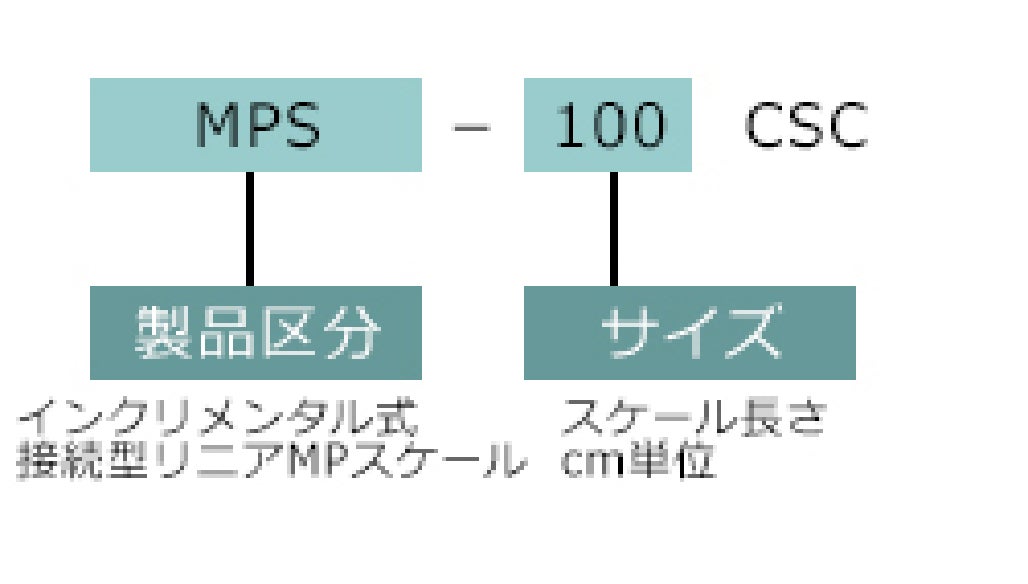

スケール型式名

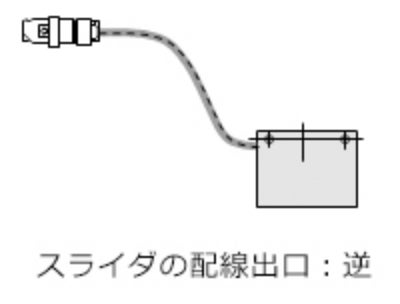

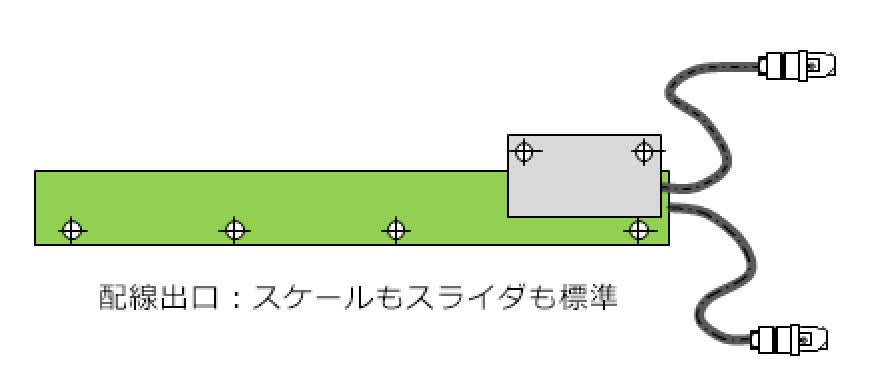

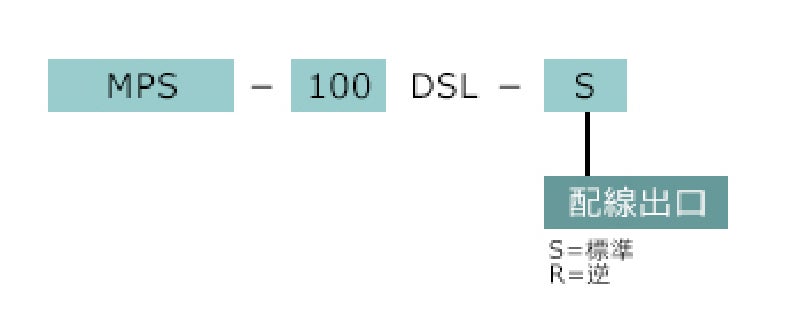

組合せスライダ型式
仕様
MPS-Cシリーズ（接続型リニアMPスケール）の仕様を次のとおり示します。
| スケール | |||||
|---|---|---|---|---|---|
| スケール型式 | 有効ストローク | 精度 ※1 | 全長 | 質量 ※2 | |
| スケール | MPS-25CSC | 250mm×n本-100mm | 2.5μm | 250mm | 1.1kg |
| MPS-50CSC | 500mm×n本-100mm | 4.0μm | 500mm | 2.1kg | |
| MPS-75CSC | 750mm×n本-100mm | 4.5μm | 750mm | 3.2kg | |
| MPS-100CSC | 1000mm×n本-100mm | 5.0μm | 1000mm | 4.2kg | |
| スライダ | MPS-100DSL | 101.6mm | 0.5kg | ||
スケールのストローク
選択したスケールの長さの合計から100mmを減算した値
例）MPS-100CSCが3本でMPS-75CSCが1本の場合
1000mm×3本+750mm-100mm＝3650mmがストロークになります。
| 適用A/D変換器 | ||||
|---|---|---|---|---|
| 接続NC | 型式 | 出力信号 | 分解能 | 最大応答速度 |
| FANUC | ADB-K64FM ADB-20J64 |
シリアル I/F | 0.01μm | 1800m/min |
| 三菱 CNC | 0.05μm | |||
| 各種装置 | ADB-20J10 | A相、B相、Z相短形波出力 | 0.1μm | 80m/min |
| ADB-20J14 | ||||
※1：スケールの精度はμm(p-p)を示し、内挿精度を含みません。
※2：質量に配線は含みません。
スケール長さが4m以上のストロークの場合は、ADB-20J64またはADB-20J14を選択します。
取付例

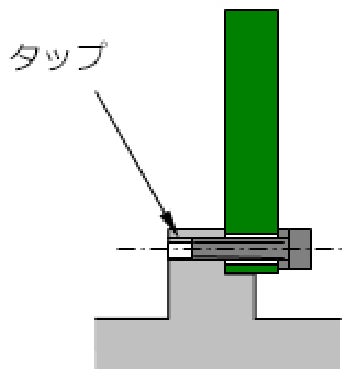

スケールのパターン面からの取付例
寸法図のA1からA12の穴を利用して、取り付ける側にタップを用意します。

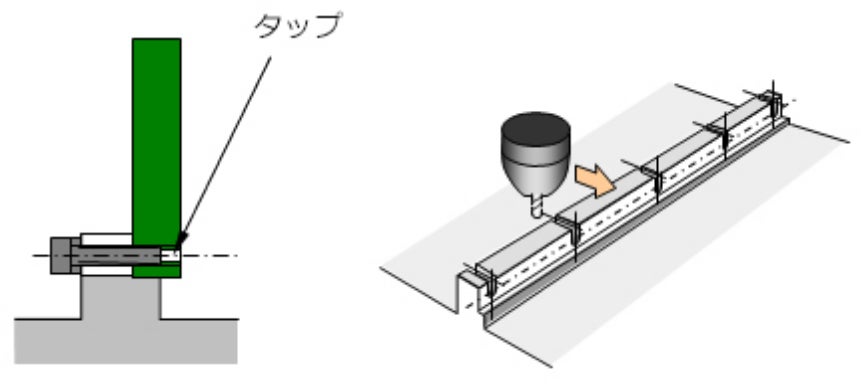

スケールの裏面からの取付例
寸法図のD1からD5の穴を利用して取付ます。タップ穴を利用することで、取付部の横穴を図のように溝加工が可能になります

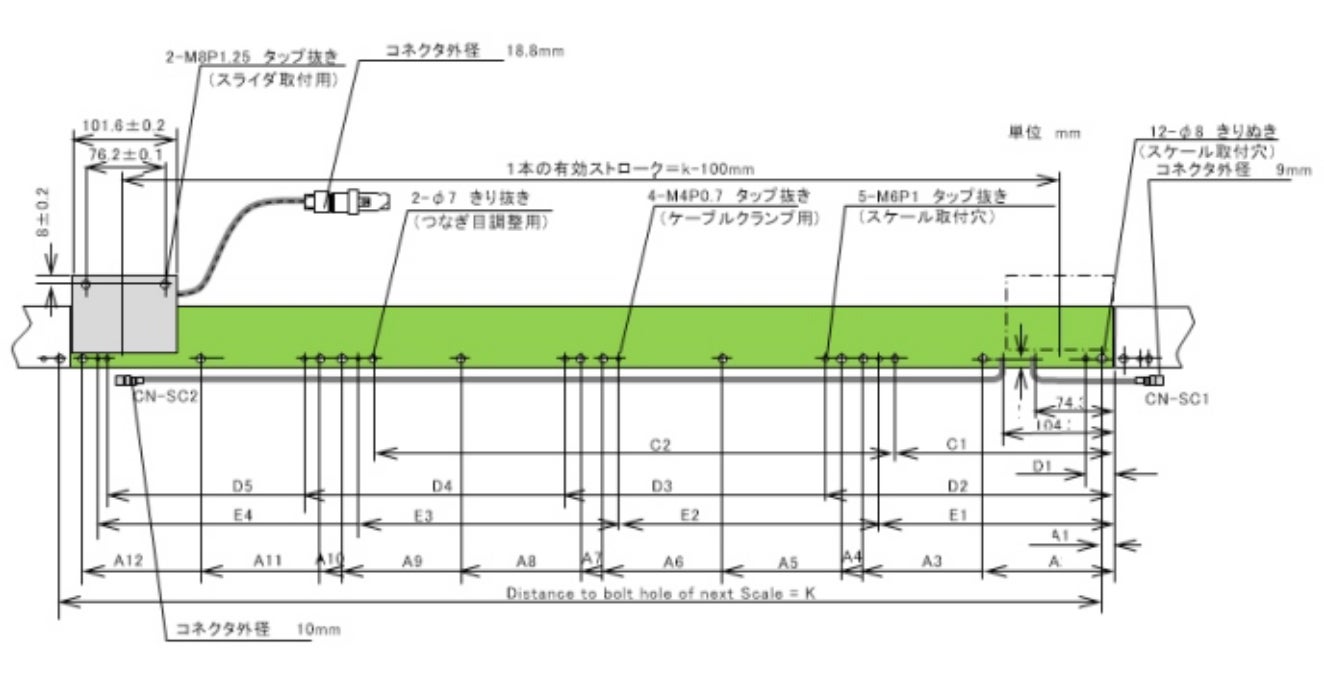

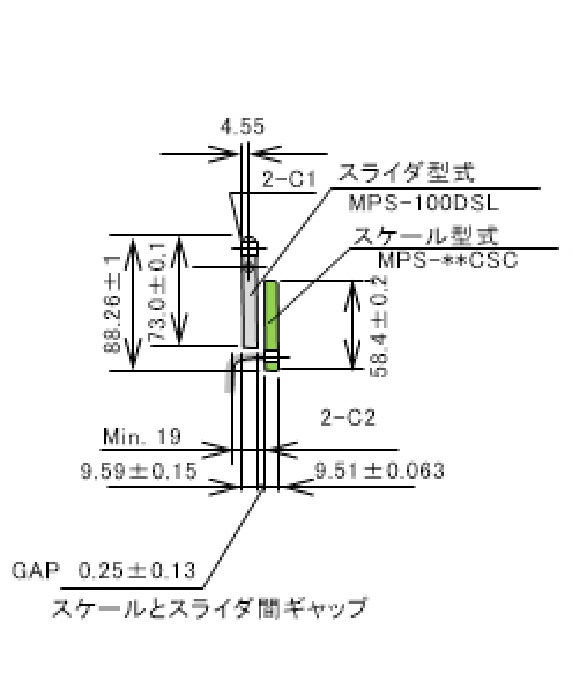

寸法図
単位:mm
| 型式 | K | 全長 L | 配線長 | コネクタの取付 | |
|---|---|---|---|---|---|
| スケール | MPS-25CSC | 250 | 249.85 | 両端コネクタ付き | |
| MPS-50CSC | 500 | 499.85 | |||
| MPS-75CSC | 750 | 749.85 | |||
| MPS-100CSC | 1000 | 999.85 | |||
| スライダ | MPS-100DSL | 1.5m | 有 | ||
| 公差 | +0.05～-0 | ||||
| 表面からの取付 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付穴数 | A12 | A11 | A10 | A9 | A8 | A7 | A6 | A5 | A4 | A3 | A2 | A1 | |
| スケール | 3 | 239.2 | 124.9 | 10.6 | |||||||||
| 6 | 489.2 | 374.9 | 260.6 | 239.2 | 124.9 | 10.6 | |||||||
| 9 | 739.2 | 624.9 | 510.6 | 489.2 | 374.9 | 260.6 | 239.2 | 124.9 | 10.6 | ||||
| 12 | 989.2 | 874.9 | 760.6 | 739.2 | 624.9 | 510.6 | 489.2 | 374.9 | 260.6 | 239.2 | 124.9 | 10.6 | |
| スライダ | 2 | ||||||||||||
| 公差 | ±0.1 | ||||||||||||
| 型式 | ケーブルクランプ穴 | 表面からの取付 | 繋ぎ調整穴 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 穴数 | E4 | E3 | E2 | E1 | 取付穴数 | D5 | D4 | D3 | D2 | D1 | 穴数 | C2 | C1 | ||
| スケール | MPS-25CSC | 1 | 223.4 | 2 | 195 | 25 | 1 | 209 | |||||||
| MPS-50CSC | 2 | 250 | 223.4 | 3 | 460 | 275 | 25 | 1 | 209 | ||||||
| MPS-75CSC | 3 | 250 | 250 | 223.4 | 4 | 695 | 525 | 275 | 25 | 2 | 500 | 209 | |||
| MPS-100CSC | 4 | 250 | 250 | 250 | 223.4 | 5 | 965 | 775 | 525 | 275 | 25 | 2 | 500 | 209 | |
（注）取付設計にあたっては、スケール取付図面を取寄せて参照してください。
