専用工作機

取扱い会社名:ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ先

航空機分野や産業機械分野等 あらゆるお客様ニーズへ最適化した 専用工作機械をご提案します。

航空機分野

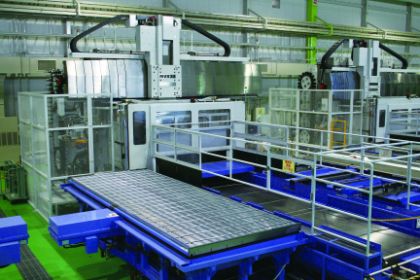

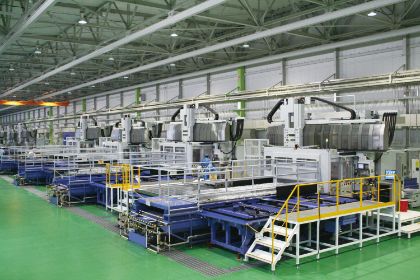

同時5軸制御プラノマシセン MVR30S-5H
ハイパワー主軸の快速5軸加工

航空機アルミ部品を粗加工から仕上げ加工まで、これ1台で加工可能です。高速&ハイパワー主軸と同時5軸制御で、確実で効率的な加工を実現、また大形部品にも余裕で対応可能な大形テーブル、航空機メーカーならではのノウハウを生かしたオプション設定など、航空機部品加工ニーズにしっかり応えます。

MVR30S-5H
MVR30S-5H
MVR30S-5H
テーブル作業面の大きさ(mm) 幅 1,800 × 長さ 5,000
主軸回転速度(min-1200〜15,000
主軸モーター(kW) 37/68
ラムの大きさ(mm) □350

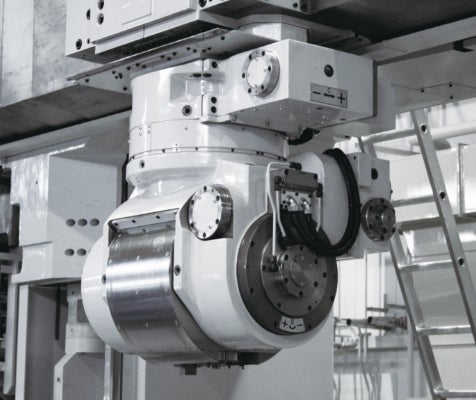

主軸揺動(B軸) −30°〜+105°
主軸旋回(C軸) ±190°
ストローク(X-Y-Z)(mm) 6,200-2,490-626

発熱分野

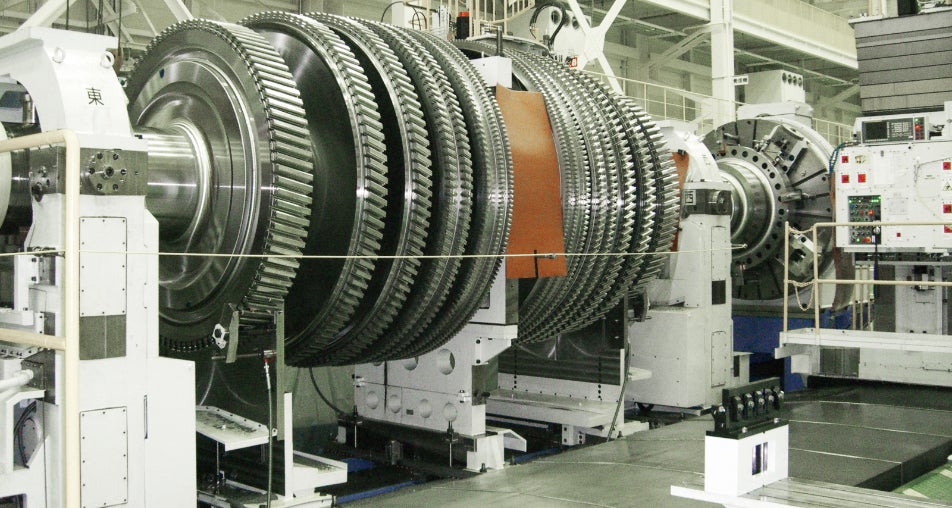

サイドエントリー翼溝加工機
4頭で高能率加工

タービンロータの翼溝を特殊カッタで加工します。加工ユニットは、ロータを挟むように対向に配置(最大4ユニット)されており、同時に4溝の加工が可能です。ワーク(センタ)ベッドには割出盤と、静圧軸受け台を備えています。カッタも当社で製作いたします。

dedicated-machine_exotherm_01
ワーク仕様寸法(mm) φ3,600 × 13,600
ワーク仕様質量(ton) 300
主軸回転速度(min-1 20〜1,500
主軸モーター(kW) 22/30
主軸最大トルク(N・m) 1,460
2頭間の最小距離(mm) 1,200
ストローク(X-Y-Z-W)(mm) 10,000-1,300-450-900

建設機械分野

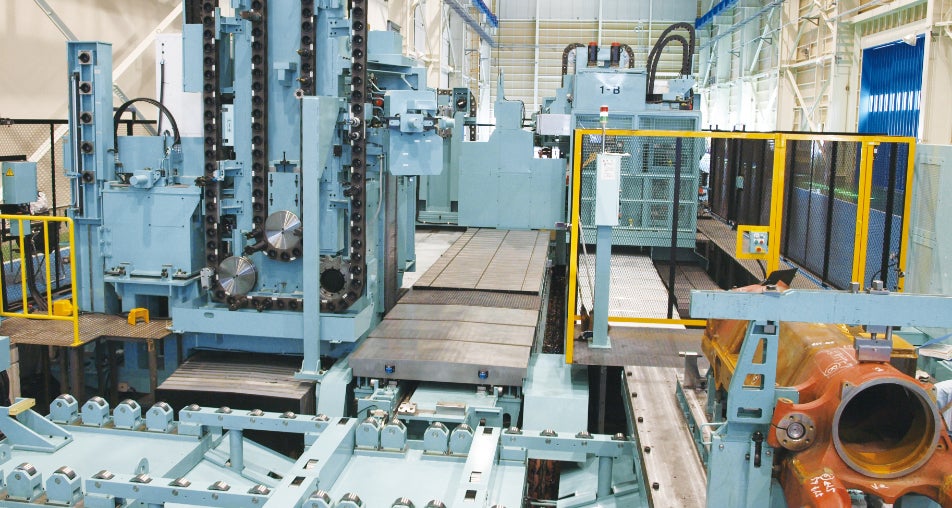

大形フレーム加工機
ワンチャッキングで全方位加工

箱物のワークまたは長尺のワークを高能率で加工することを目的としています。フロア形横中ぐりフライス盤として、650mm繰出しできる中ぐり主軸を持ち、ロータリテーブルおよびフロアプレートを組み合わせて加工します。加工ユニットは、ワークを挟むように対向に配置されており、同時に最大4箇所の加工が可能です。APC付とし、加工中のワーク段取りを可能にしています。

dedicated-machine_construction_01
パレットサイズ(mm) 5,000 ×1,500
積載重量(ton) 10
主軸回転速度(min-1 20〜6,000
主軸モーター(kW) 27/37
ラムの大きさ(mm) □400
ストローク(X-Y-Z)(mm) 6,000-1,800-700
