工作機械|歯車工作機械|ギヤシェーパ
高精度ギヤシェーパ SE25FR/FR Plus、SC40FR
取扱い会社名:ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
減速機用歯車などの高精度、高速加工要求にお応えする
高精度歯車加工機SE25FR/FR Plus、 SC40FR
SE25FR/FR Plus
- ワーク最大径(mm)
外歯 φ250
内歯 φ120+カッタP.C.D. - 切削最大モジュール
SE25FR : 2.5
SE25FR Plus : 1.25
SC40FR
- ワーク最大径(mm)
外歯 φ400
内歯 φ250+カッタP.C.D. - 切削最大モジュール
4
特長
高精度加工対応 (SE25FR、 SC40FR)

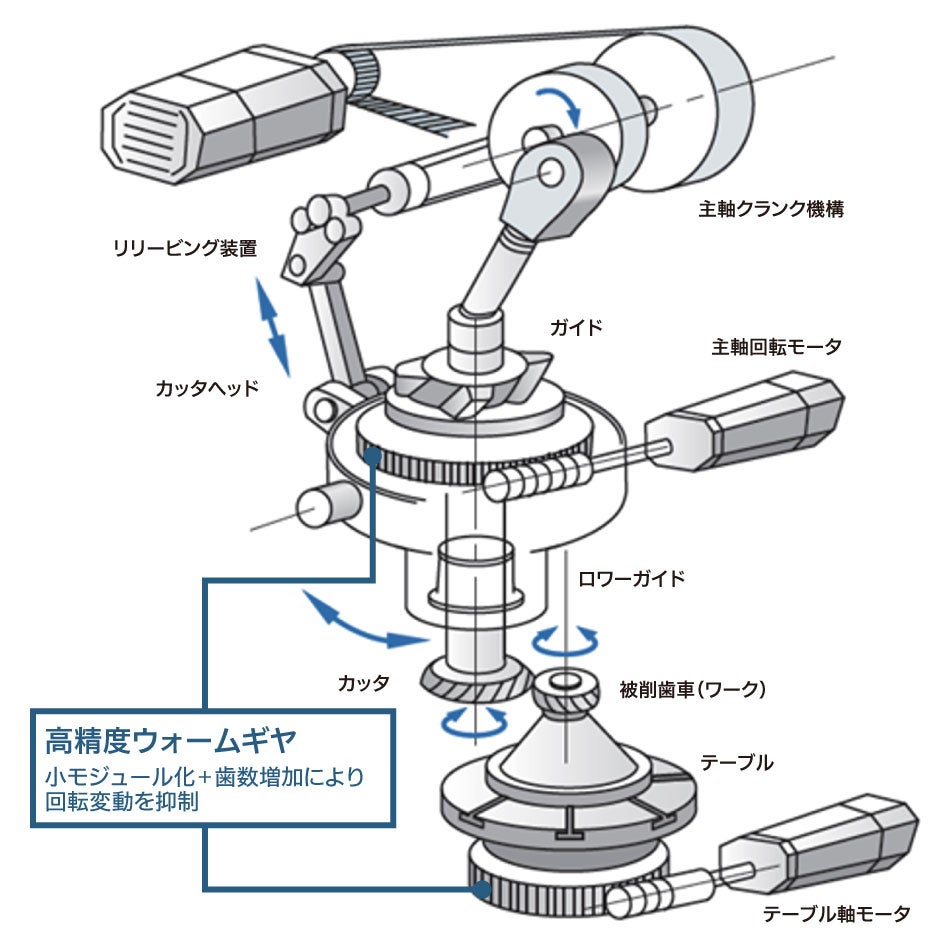

カッタヘッドとテーブルに高精度ウォームギヤを採用し、回転変動を抑制することにより高精度加工に対応

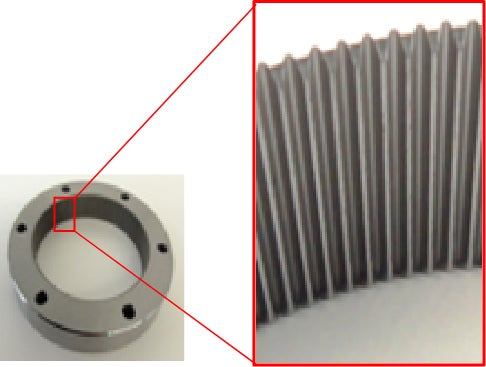

加工事例(SE25FR)
ワーク諸元
Mn | 0.4mm |
---|---|
歯数 | 162 |
ねじれ角 | 0deg |
歯先径 | 約64mm |
歯幅 | 13mm |
硬度 | HB300程度 |
加工条件
ストローク数 | 750 str/min |
---|---|
切削速度 | 63.6 m/min |
円周送り | 0.416 mm/str |
ラジアル送り | 0.002 mm/str |
加工時間 | 2.08 min |
カッタ諸元
タイプ | MAT製シャンク |
---|---|
刃数 | 106 |
材質 | MX-1 |
コーティング | Mighty Shield |
スペック
項目 / 形式 | SE25FR | SE25FR Plus | SC40FR | |
---|---|---|---|---|
ワーク最大径 | 外歯(mm) | φ250 | φ400 | |
内歯(mm) | φ120+カッタP.C.D. | φ250+カッタP.C.D. | ||
切削最大モジュール | 2.5 | 1.25 | 4 | |
ワーク最大加工歯幅(mm) | 60 | 115 | ||
主軸ストローク速度(str/min) | 180~1,800 | 50~800 | ||
切り込み回数 | 1~4 | |||
主電動機出力 (連続定格)(kw) | 7.5 | |||
制御軸数 | 5 | |||
総使用電力 (kw) | 24 | 29 | 31 | |
機械質量(kg) | 9,000 | 9,500 | 10,000 |
