工作機械｜歯車工作機械｜ホブ盤
高能率ホブ盤 GE15HS、GE25HS
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
高能率加工を追求したスペシャルホブ盤
電気自動車などの歯車量産ラインに最適
GE15HS
- ワーク最大径（mm）
φ150 - 切削最大モジュール
4
GE25HS
- ワーク最大径（mm）
φ250 - 切削最大モジュール
6
特長

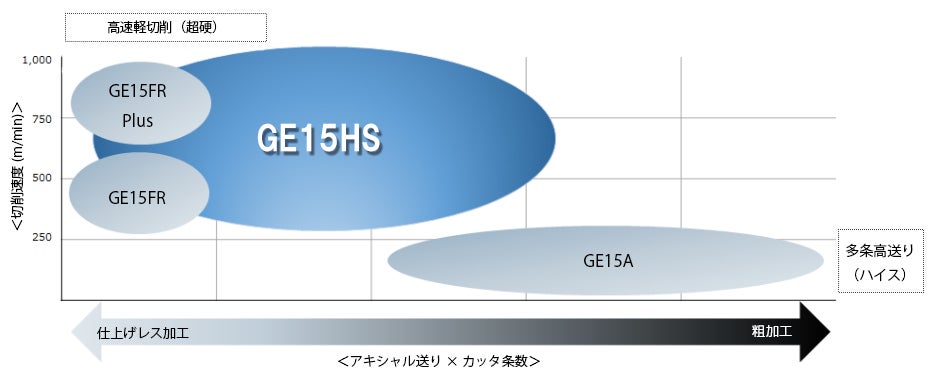

GE15HS：自動車・二輪車などの量産歯車の高能率加工を追求
"GE15HS"は、自動車・二輪などの歯車の高速軽切削加工に適しています。
ダイレクト・ドライブの高速主軸により、高精度歯車を短いサイクルタイムで加工することが可能です。

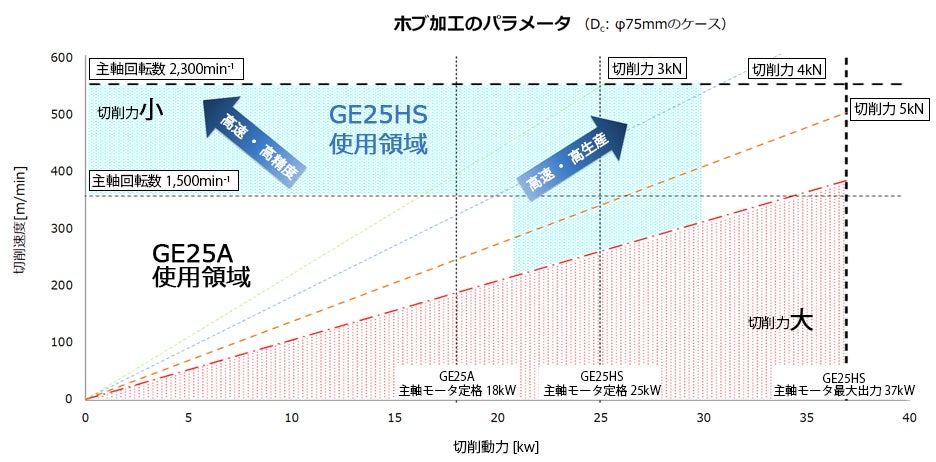

GE25HS：高速ハイパワー主軸で幅広い加工領域に対応
"GE25HS"は、デフリングをはじめとした自動車用歯車の量産加工に適しています。
パワフルな主軸モータと高速回転テーブルにより、高能率加工を実現します。
スペック
| 項目 / 形式 | GE15HS | GE25HS | |
|---|---|---|---|
| ワーク最大径（mm） | φ150 | φ250 | |
| 切削最大モジュール | 4 | 6 | |
| アキシャル移動距離（mm） | 250 | 250 | |
| ラジアル移動距離（mm） | 140 | 210 | |
| ホブ | 最大直径（mm） | φ90 | φ130 |
| 最大長さ（mm） | 190 | 230 | |
| シフト量（mm） | 150 | 180 | |
| 回転速度（min-1） | 6,000 ダイレクト・ドライブ方式 |
2,300 | |
| メインモータ定格出力（kW） | 24 | 25 （最大出力37） |
|
| テーブル最高回転速度（min-1） | 500 ダイレクト・ドライブ方式 |
200 | |
| 総使用電力（kVA） | 43 | 40 | |
| 機械質量（kg） | 8,500 | 11,000 | |
