工作機械｜歯車工作機械｜ホブ盤
高精度ホブ盤GE15FRシリーズ
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
減速機用歯車などの高精度、高速加工要求にお応えする高精度歯車加工機GE15FR/GE15FRPlus
GE15FR
- ワーク最大径（mm）
φ150 - 切削最大モジュール
2.5
GE15FR Plus
- ワーク最大径（mm）
φ150 - 切削最大モジュール
1.25
特長
ホブ主軸・テーブルにダイレクトドライブを採用しピッチ誤差を従来比80%低減
主軸高速化により、小径ホブカッタでの高能率加工を実現。ダイレクトドライブ化による回転上昇に伴う主軸振動や発熱を低減し、高精度化を実現
- ダイレクトドライブモータ
- 高速軸受配置
- HSKインターフェース（Plus）
- 軸受冷却
ワーク精度に影響するテーブル回転精度に配慮した構成とし、高精度加工を実現
- ダイレクトドライブモータ
- 高精度エンコーダ
- 低コギングトルクモータ（Plus）
- 非接触シール

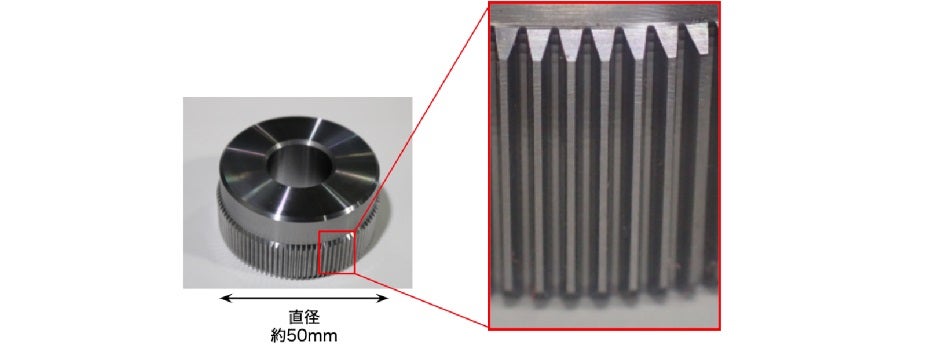

高速・高精度加工事例
GE15FR Plus による切削速度800m/minの高速加工
ワーク諸元
| Mn | 0.5mm |
|---|---|
| 歯数 | 100 |
| ねじれ角 | 0deg |
| 歯先径 | 約50mm |
| 歯幅 | 15mm |
| 材質 | SCM415 |
加工条件
| ホブ回転数 | 8000min-1 |
|---|---|
| 切削速度 | 804m/min |
| Ax送り | 0.5 mm/t.rev |
カッタ諸元
| 外径 | 32mm |
|---|---|
| 条数 | 1条 |
| 材質 | 超硬 |

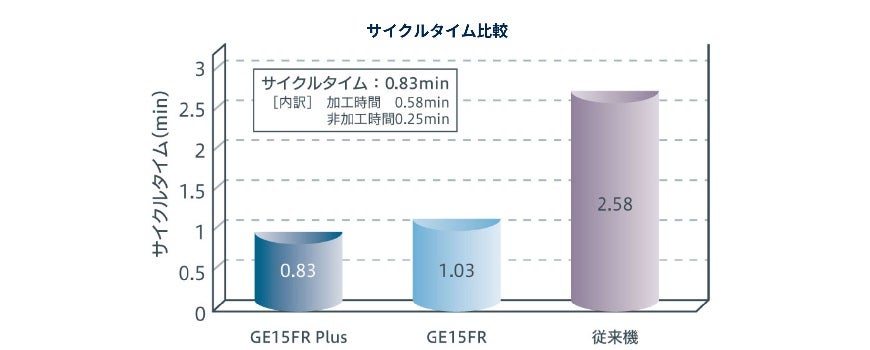

サイクルタイム
スペック
| 項目 / 形式 | GE15FR | GE15FR Plus | |
|---|---|---|---|
| ワーク最大径（mm） | φ150 | ||
| 切削最大モジュール | 2.5 | 1.25 | |
| アキシャル移動距離（mm） | 250 | 250 | |
| ラジアル移動距離（mm） | 140 | 140 | |
| ホブ | 最大直径（mm） | φ100 | φ75 |
| 最大長さ（mm） | 150 | 150 | |
| シフト量（mm） | 150 | 150 | |
| 回転速度（min-1） | 6,000 ダイレクト・ドライブ方式 |
8,000 ダイレクト・ドライブ方式 |
|
| テーブル最高回転速度（min-1） | 2,000 ダイレクト・ドライブ方式 |
1,000 ダイレクト・ドライブ方式 |
|
| 総使用電力(kVA) | 35 | 37 | |
| 機械質量(kg) | 8,500 | 8,500 | |
