工作機械｜歯車工作機械｜ホブ盤
ドライカットホブ盤 GEシリーズ
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
世界初の完全ドライカットを実現したベストセラー
ドライカットホブ盤ＧＥシリーズ
GE06A
- ワーク最大径（mm）
φ60 - 切削最大モジュール
4
GE15B
- ワーク最大径（mm）
φ150 - 切削最大モジュール
4
GE20B
- ワーク最大径（mm）
φ200 - 切削最大モジュール
6
GE25B
- ワーク最大径（mm）
φ250 - 切削最大モジュール
6

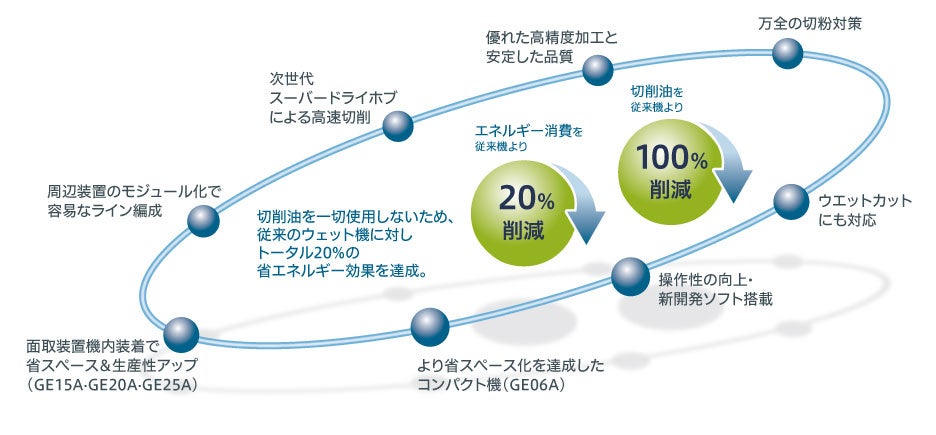

特長
完全ドライカット対応
周辺装置のモジュール化で容易なライン編成
周辺装置・搬送装置のモジュール化により、ライン編成やレイアウト変更を容易に行えます。

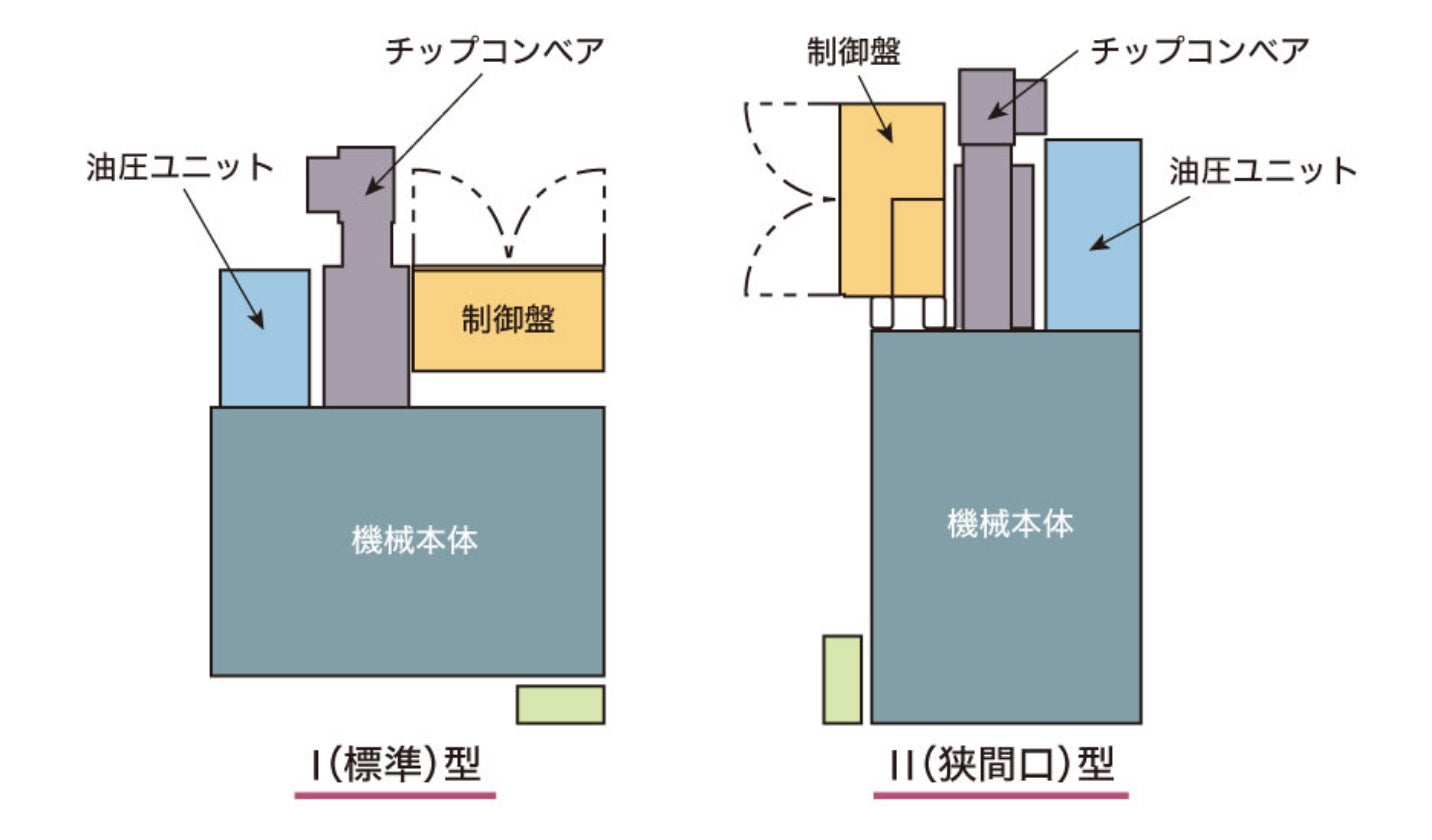

その結果、段取替えの作業時間を極小化することが可能となりました。スクエアタイプのⅠ型と狭間口でライン化容易なⅡ型の２種類を用意しました。
スペック
| 項目/形式 | GE06A | GE15B/面取装置付 GE15B | GE20B/面取装置付 GE20B | GE25B/面取装置付 GE25B |
|---|---|---|---|---|
| ワーク最大径（mm）※1 | φ60 | φ150 | φ200 | φ250 |
| 切削最大モジュール ※1 | 4 | 4 | 6 | 6 |
| アキシャル移動距離（mm） | 200 | 250（opt. 400） | 250（opt. 400） | 250（opt. 400） |
| ラジアル移動距離（mm） | 120 | 140（opt. 125） | 225（opt. 215） | 210 |
| ホブ最大直径（mm） | φ90 | φ110 | φ130 | φ130 |
| ホブ最大長さ（mm） | 150 | 180 | 230 | 230 |
| ホブシフト量（mm） | 130 | 150 | 180 | 180 |
| ホブ回転速度（min-1） | 335〜2,660（opt. 500〜4,000） | 200〜2,000（opt. 300〜3,000） | 200〜2,000（opt. 300〜3,000） | 200〜2,000 |
| テーブル最高回転速度（min-1） | 500 | 300（opt. 500） | 300（opt. 500） | 200 |
| 総使用電力（kVA） | 19 | 24（opt. 28） | 28（opt. 32） | 36（opt. 40） |
| 機械質量（kg） | 6,300 | 8,500 | 9,200 | 11,000 |
※1 面取装置付の場合、ワーク及びカッタ仕様などにより制限があります。
別途お問い合わせください。
