工作機械|大形工作機械|横中ぐりフライス盤

テーブル/コラム移動型対向機 MAF150S-T/MAF150S-C

取扱い会社名:ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ先

テーブル移動型とコラム移動型をラインナップし、ニーズに合わせた多様な生産ラインを実現する対向機です。

MAF150S-T

テーブル移動型
MAF150S-T

  • x軸移動量(mm)
    7,500(テーブル移動)
  • Y軸移動量(mm)
    1,500-2,500
  • Z軸移動量(mm)
    700 (中ぐり)
  • 中ぐり主軸の直径(mm)
    150 (テーパ50)
MAF150S-C

コラム移動型
MAF150S-C

  • x軸移動量(mm)
    6,000 (column traveling)
  • Y軸移動量(mm)
    1,500-2,500
  • Z軸移動量(mm)
    700 (中ぐり)
  • 中ぐり主軸の直径(mm)
    150 (テーパ50)

特長

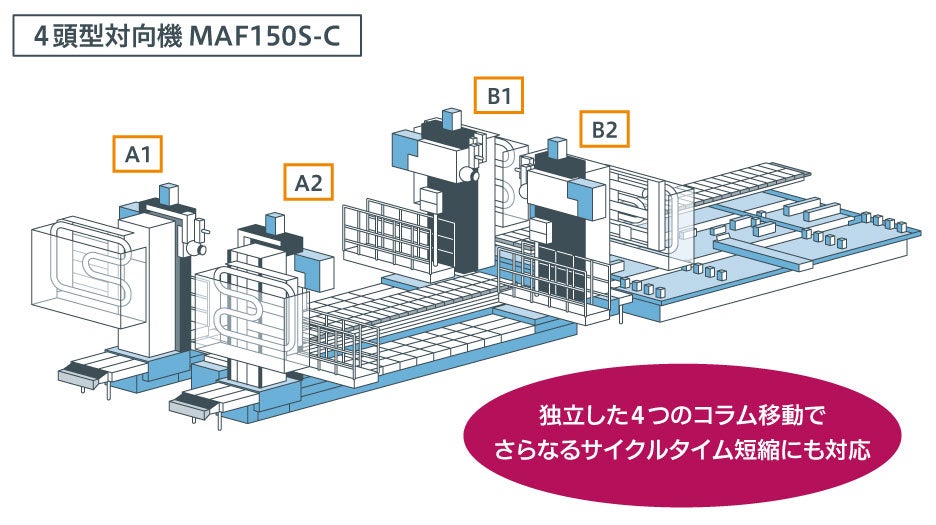

独立した4つのコラムを配置した4頭型対向機など多彩なレイアウトにより、大物部品加工の生産性を大幅に向上

MAF series illustration

スペック

項目      /      形式 テーブル移動型 コラム移動型
X軸移動量(mm) 7,500-10,500(テーブル移動) 6,000-(コラム移動)
Y軸移動量(mm) 1,500-2,500
Z軸移動量(mm) 700(中ぐり)
中ぐり主軸径(mm) 150(テーパ)
主軸モータ(kW) 22/30
主軸回転速度(min-1 25-2,500(opt. 高トルク仕様)
主軸トルク(N ・m ) 1,719(opt. 高トルク仕様)
早送り速度 X 軸(mm/min) 24,000
Y 軸(mm/min) 20,000
Z 軸(mm/min) 10,000
NC装置 FANUC 31i
(NC1台・操作盤1台+PG1台)
FANUC 31i
(NC2台・操作盤2台)
[APC]
最大積載質量(ton) 12 10
パレットサイズ 1,250×6,000、1,250×7,000、1,250×8,000、1,500×8,000、1,500×9,000
交換方式 短辺式 クロス式
APC時間(分) 1 3.5
