工作機械｜大形工作機械｜門形五面加工機
MVR-Ax
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
確かな基本性能。すべてはお客様の利益のために。
MVR-Ax
MVR25Ax
- コラム門内幅の距離（mm）
- 2,050
- ワーク取付面から主軸端面までの距離（mm）
- std. 1,650
opt. 2,010
MVR30Ax
- コラム門内幅の距離（mm）
- 2,550
- ワーク取付面から主軸端面までの距離（mm）
- std. 1,650
opt. 2,010
MVR35Ax
- コラム門内幅の距離（mm）
- 3,250
- ワーク取付面から主軸端面までの距離（mm）
- std. 1,850
opt. 2,150
MVR40Ax
- コラム門内幅の距離（mm）
- 3,750
- ワーク取付面から主軸端面までの距離（mm）
- std. 1,850
opt. 2,150
MVR45Ax
- コラム門内幅の距離（mm）
- 4,250
- ワーク取付面から主軸端面までの距離（mm）
- std. 2,150
特長
追求した高生産性
スピーディな各軸早送り速度で、非切削時間を短縮
| 項目 / 型式（テーブル長手寸法） |
MVR25Ax (3-5m) |
MVR30Ax (3-5m) |
MVR35Ax (4-5m) |
MVR40Ax (4-5m) |
MVR45Ax (6m) |
|---|---|---|---|---|---|
| 早送り速度 X軸（mm/min） | 30,000 | 22,000 | 20,000 | ||
| 早送り速度 Y軸（mm/min） | 32,000 | 28,000 | 22,000 | ||
| 早送り速度 Z軸（mm/min） | 20,000 | ||||
| 早送り速度 W軸（mm/min） | 5,000 | ||||
| ATC（自動工具交換）（秒） | 5 (Tool to Tool) | ||||
| AAI(自動アタッチメント割出)（秒） | 10 | ||||
こだわりの切削能力

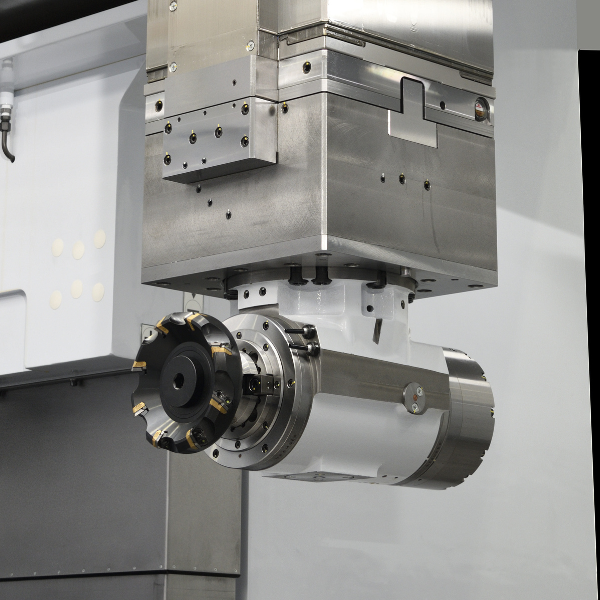

- 高性能な主軸・アタッチメントで 強力五面加工
- Gear Drive主軸をラインナップ、重切削に最適
- 多彩なアタッチメントで 様々なワークに対応
便利でやさしい操作性

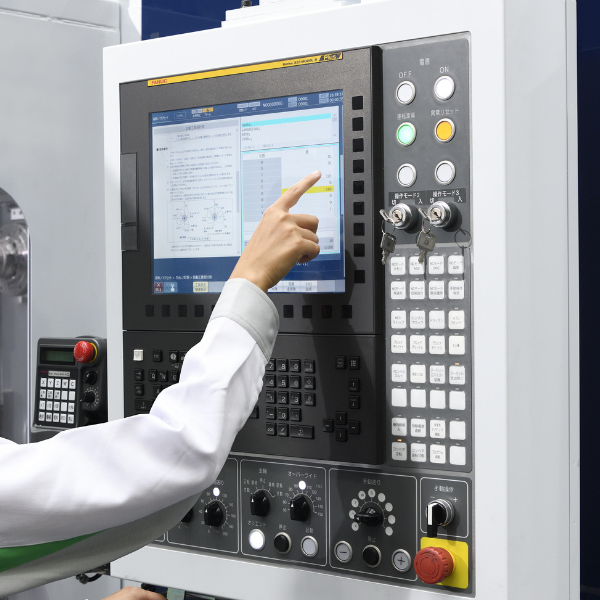

- “Nidec Navi” がプログラム作成・芯出しなど各工程をサポート

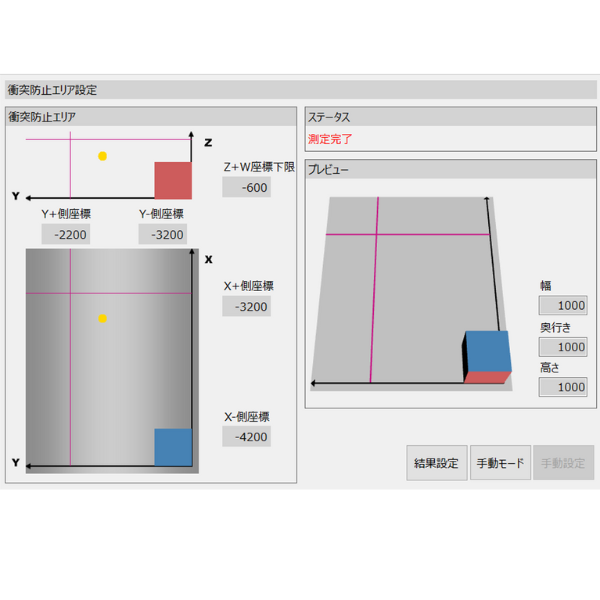

- 簡易衝突防止機能が、デバッグ時の事故を抑止
スペック
| 項目 / 形式 | MVR25Ax | MVR30Ax | MVR35Ax | MVR40Ax | MVR45Ax | ||
|---|---|---|---|---|---|---|---|
| テーブル | 作業面積 | 幅（mm） | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 |
| 長さ（mm） | 3,000 (opt. 4,000, 5,000, 6,000, 8,000) |
3,000 (opt. 4,000, 5,000, 6,000, 8,000, 10,000) |
4,000 (opt. 5,000, 6,000, 8,000, 10,000) |
6,000 (opt. 8,000, 10,000) |
|||
| コラム門幅（mm） | 2,050 | 2,550 | 3,250 | 3,750 | 4,250 | ||
| ワーク取付面から主軸端面までの距離（mm） | 1,650 (opt. 2,010) |
1,850 (opt. 2,150) |
2,150 | ||||
| 主軸頭 | ラムの大きさ（mm） | □350 | |||||
| 主軸回転速度（min-1） | 20～6,000（opt. 11～4,000, 20～10,000） | ||||||
| 主軸電動機出力（kW） | 連続 22/30kW：低速/高速（opt. 22/30kW：連続/30分，連続 22/30kW：低速/高速） | ||||||
| ATC工具本数（本） | 60（opt. 80, 100, 120, 180） | ||||||
