工作機械|マシニングセンタ|5軸制御マシニングセンタ

VC-X500

取扱い会社名:ニデックオーケーケー株式会社

複合化・複雑化する金型・部品の高能率な工程集約加工に威力を発揮!

5軸専用機としてニデックオーケーケーの技術を結集しました。 工程集約によるリードタイム短縮・段取り替えによる精度劣化・作業者の負担を一掃します。

この製品に関するお問い合せ
お問い合せ先

製品データ

製品スペック

各軸移動量(X/Y/Z) 700/850/610mm
各軸移動量(A/C) -120 to 30/360度
テーブル寸法 □500mm
テーブル最大積載重量 500kg
早送り速度 XY:48m/min  Z:32m/min
主軸回転速度 12000min-1(OP:20000min-1)
主軸テーパ No. 40
工具本数 40 (OP:60,80,120)

製品の特長

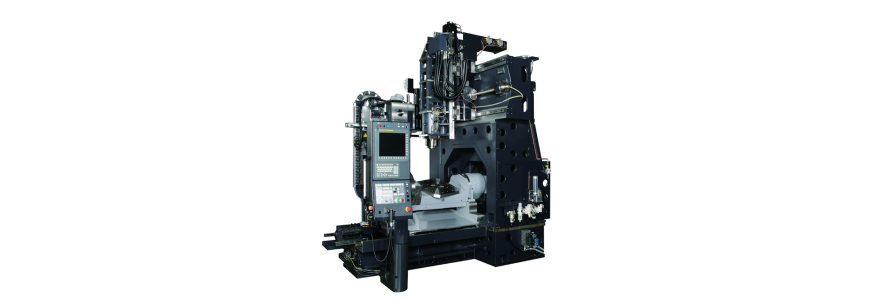

本体構造

加工エリアの拡大と省スペース化。Y軸移動量を240mm、Z軸移動量を150mm広げ、加工エリアを拡大すると共にワークの積載範囲を従来機に比べ60%向上

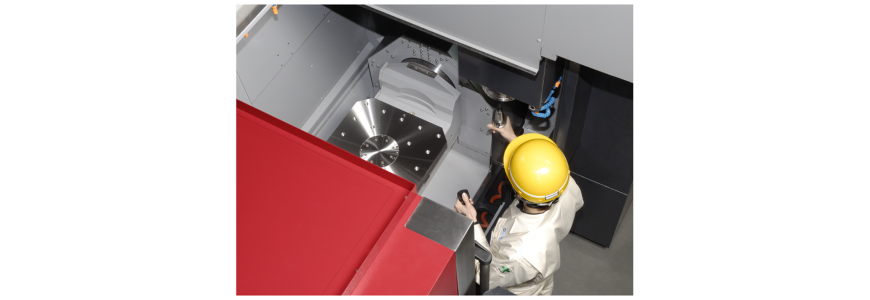

テーブル作業性

オペレータ~テーブル中心まで620mm、床面~テーブル上面まで1080mm、オペレータ~主軸中心まで120mmと優れた接近性を実現し作業性の向上を図りました。


カタログのダウンロードはこちらから

(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
