VC-X350
取扱い会社名:ニデックオーケーケー株式会社
複合化・複雑化する金型・部品の高能率な工程集約加工に威力を発揮!
5軸専用機としてニデックオーケーケーの技術を結集しました。 工程集約によるリードタイム短縮・段取り替えによる精度劣化・作業者の負担を一掃します。
- この製品に関するお問い合せ
- お問い合せ先
製品データ
製品スペック
各軸移動量(X/Y/Z) | 600/430/460mm |
---|---|
各軸移動量(A/C) | -120 to 30/360度 |
パレット寸法 | φ350mm |
テーブル最大積載重量 | 200kg |
早送り速度 | XY:50m/min Z:36m/min |
主軸回転速度 | 12000min-1 (OP:20000min-1) |
主軸テーパ | No. 40 |
工具本数 | 20 (OP:30,40,60,80) |
製品の特長

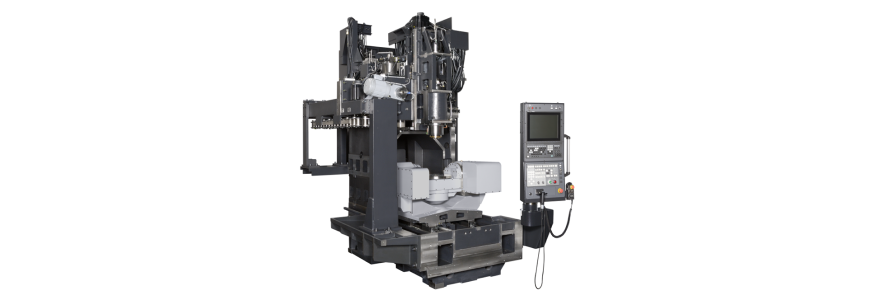

本体構造
円テーブルの回転速度を従来機の2倍に、また早送り速度も50m/minにアップし、加工効率を向上。

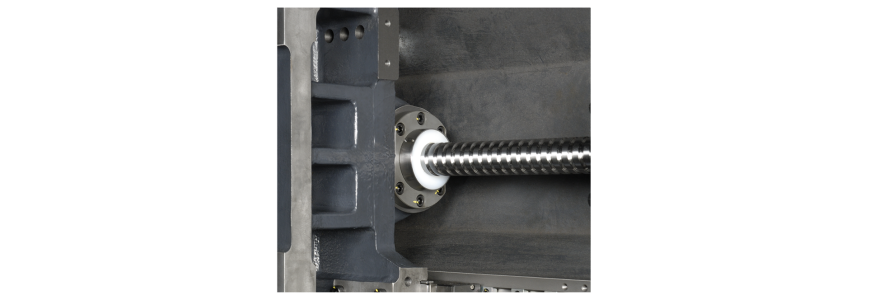

リニアローラガイド・ボールねじ
リニアローラガイドは従来機より1ランクサイズアップし、剛性が約2倍に向上。 さらに、大径ボールねじの採用で、高剛性ガイドと相まって切削性能も向上。

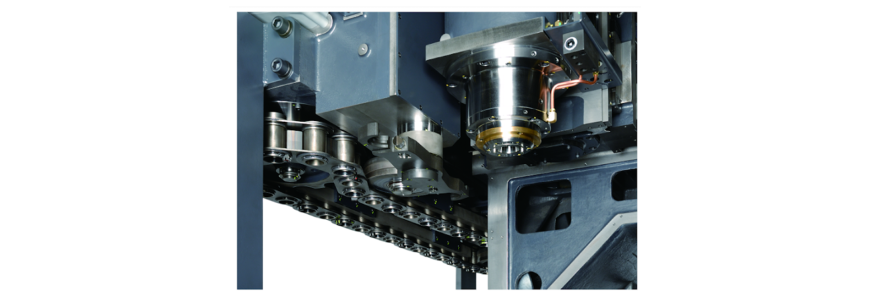

ATC
定評のあるニデックオーケーケー独自のカム式高速同期工具交換装置の採用で、安定した工具交換と抜群の耐久性を実現。
