工作機械|マシニングセンタ|5軸制御マシニングセンタ

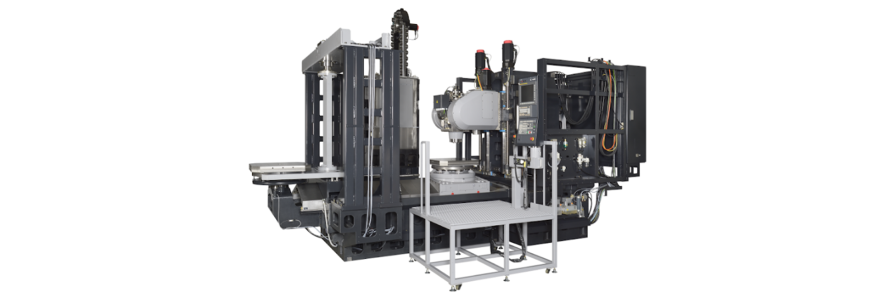

HM-X8000

取扱い会社名:ニデックオーケーケー株式会社

自動車や航空機の複雑形状部品の高効率加工に威力を発揮

主軸ヘッドにチルド構造を採用し、重量ワークを傾斜させることなく加工ができ、高精度加工が可能。

この製品に関するお問い合せ
お問い合せ先

製品データ

製品スペック

各軸移動量(X/Y/Z) 1300/1100/1550mm
各軸移動量(A/B) 40 to -110/360度
パレット寸法 □800mm
テーブル最大積載重量 2000kg
早送り速度 XYZ:48m/min
主軸回転速度 12000min-1
主軸テーパ No. 50
工具本数 60 (OP:40,80,116,120,176)

製品の特長

構造

機械本体はHMシリーズで培った高剛性構造を採用し、直線軸送り機構についても剛性の高いリニアローラガイドを採用するなど高剛性と高精度を確保。

主軸

主軸ヘッドチルドに構造を採用し、ワークへの接近性、視認性を向上させことで、作業者に対して操作性が向上。また主軸ヘッドがチルトすることで、立/横の主軸位置で加工が可能となり、加工レイアウトの範囲が広がりました。

ボールねじ

X・Y軸に大型ツインボールねじによる同期制御駆動方式を採用し、振動を抑え加工品位を向上。さらに、全軸にボールねじ中空冷却とボールねじ熱変位補正(OKK独自補正機能)を標準装備しており、熱変位を抑制し加工精度が向上。


カタログのダウンロードはこちらから

(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
