工作機械|マシニングセンタ|5軸制御マシニングセンタ

HM-X6000

取扱い会社名:ニデックオーケーケー株式会社

自動車や航空機の複雑形状部品の高効率加工に威力を発揮!

高剛性の横形マシニングセンタ「HMシリーズ」をベースに、立形マシニングセンタで培った5軸制御技術を融合。

この製品に関するお問い合せ
お問い合せ先

製品データ

製品スペック

各軸移動量(X/Y/Z) 1050/900/820mm
各軸移動量(A/B) 20 to -110/360度
パレット寸法 □600mm
テーブル最大積載重量 650kg
早送り速度 XYZ:54m/min (OP:75m/min)
主軸回転速度 12000min-1(OP:8000min-1)
主軸テーパ No. 50
工具本数 40 (OP:60,80,116,120,160,176,236)

製品の特長

構造

機械本体はHMシリーズで培った高剛性構造を採用し、直線軸送り機構についても剛性の高いリニアローラガイドを採用するなど高剛性と高精度を確保。

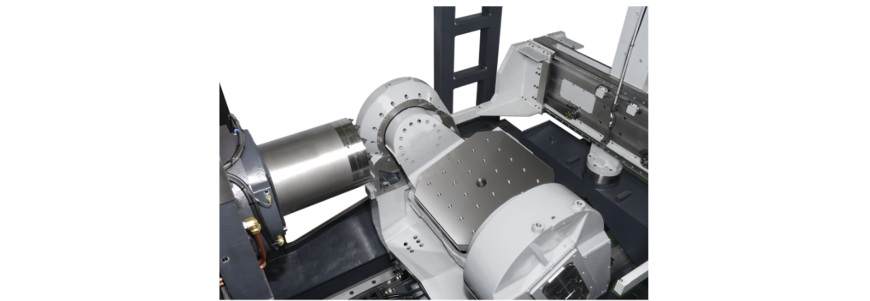

テーブル

トラニオンテーブルの駆動方式に、従来のすべり方式に変え新たな転がり方式を採用、また、傾斜軸にはノンバックラッシュ機構を採用し、割出し精度を向上。


カタログのダウンロードはこちらから

(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
