工作機械|マシニングセンタ|横形マシニングセンタ

HMCシリーズHMC500

取扱い会社名:ニデックオーケーケー株式会社

クラス最大級の高速性を実現!早送り速度63m/min・最大送り加速度1G

自動車や一般産業機械などの量産部品加工のニーズに応え、高速性を一段と追求し、高能率加工を実現した、横形マシニングセンタです。 ①鉄系の低速重切削からアルミ系の高速切削まで幅広い加工に対応。 ②自動治具インターフェースにも柔軟に対応。 ③天井シャワーとテーブル前後にコイルコンベヤ2基を標準装備。

この製品に関するお問い合せ
お問い合せ先

HMC500

製品スペック

各軸移動量(X/Y/Z) 760x760x800mm
パレット寸法 □500mm
テーブル最大積載重量 500(OP:700)kg
早送り速度(X,Y,Z) 63m/min
主軸回転速度 15000min-1
主軸テーパ No. 40
工具本数 60 (OP:40,116)


製品の特長

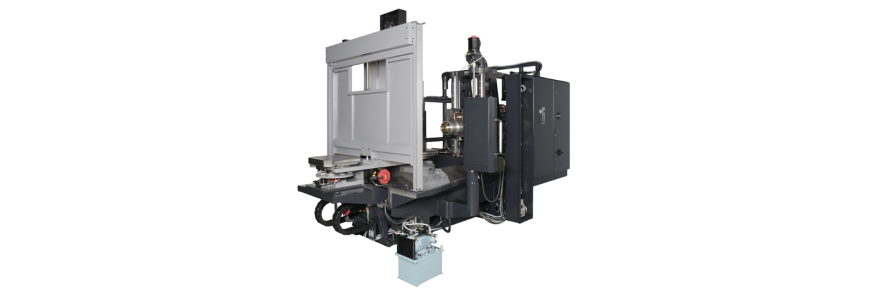

構造

高速移動を可能にした本体構造。移動体質量の最適化とサーボATCにより、早送り速度63m/min・加速度1G、C to C2.9秒を実現し、非切削時間を短縮。

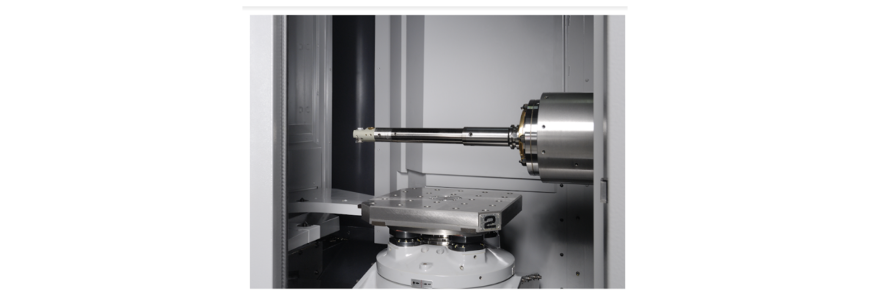

最大工具長

深穴のボーリング加工などパレットの反転なしで加工を行うことができ、切削時間の短縮と高精度の加工が可能です。工具最大長さ:550mm(工具長475mm以上の工具は工具径に制限があります。)

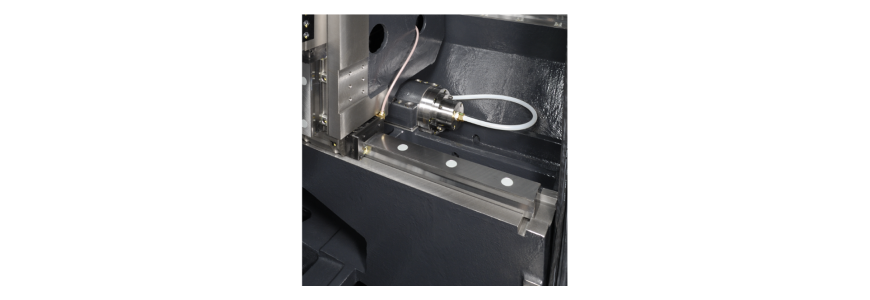

幅広のコラムと高剛性ローラガイド

幅広のコラムと高剛性ローラガイドを採用することにより、アルミ加工のみではなく、鉄・鋳物加工まで可能にし、加工対象ワークの幅が広がりました。
