工作機械|マシニングセンタ|横形マシニングセンタ
HMCシリーズ HMC400
取扱い会社名:ニデックオーケーケー株式会社
クラス最大級の高速性を実現!早送り速度63m/min・最大送り加速度1G
自動車や一般産業機械などの量産部品加工のニーズに応え、高速性を一段と追求し、高能率加工を実現した、横形マシニングセンタです。 ①鉄系の低速重切削からアルミ系の高速切削まで幅広い加工に対応。 ②自動治具インターフェースにも柔軟に対応。 ③天井シャワーとテーブル前後にコイルコンベヤ2基を標準装備。
- この製品に関するお問い合せ
- お問い合せ先
HMC400
製品スペック
各軸移動量(X/Y/Z) | 560x560x690mm |
---|---|
パレット寸法 | □400mm |
テーブル最大積載重量 | 400kg |
早送り速度(X,Y,Z) | 63m/min |
主軸回転速度 | 15000min-1 |
主軸テーパ | No. 40 |
工具本数 | 40 (OP:60,116) |
製品の特長

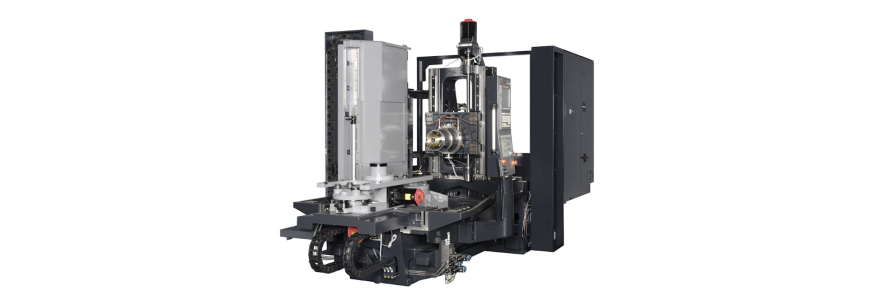

構造
高速移動を可能にした本体構造。移動体質量の最適化とサーボATCにより、早送り速度63m/min・加速度1G、C to C2.8秒を実現し、非切削時間を短縮。
最大工具長
深穴のボーリング加工などパレットの反転なしで加工を行うことができ、切削時間の短縮と高精度の加工が可能です。工具最大長さ:450mm(工具長350mm以上の工具は工具径に制限があります。)

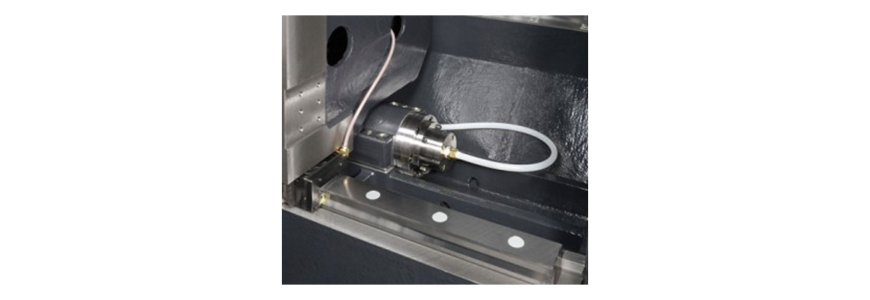

幅広のコラムと高剛性ローラガイド
幅広のコラムと高剛性ローラガイドを採用することにより、アルミ加工のみではなく、鉄・鋳物加工まで可能にし、加工対象ワークの幅が広がりました。
