工作機械|マシニングセンタ|立形マシニングセンタ

GCシリーズ VP3100GC

取扱い会社名:ニデックオーケーケー株式会社

高硬度材、脆性材加工に対応!研削加工を変える、グラインディングセンタ

強力なニデックオーケーケーマシニングセンタに研削加工をマッチングした高硬度材、脆性材加工対応機。多彩な加工形態に対応できるため、高能率・高精度化を実現。さらに、砥石の自動工具交換機能やNC機能により、研削加工の自動化を格段に推進させました。

グライディングセンタ
この製品に関するお問い合せ
お問い合せ先

製品データ

製品スペック

各軸移動量(X/Y/Z) 3500/3100/560mm
テーブル寸法 3600x2750mm
テーブル最大積載重量 4000kg
早送り速度 XY:12m/min  Z:32m/min
主軸回転速度 12000(OP:14000,20000)min-1
主軸テーパ BT40
工具本数 40 (OP:60,80,120)
フロアスペース(左右×奥行×高さ) 12367×6203×3530mm  ※1 扉開口寸法を含む。

製品の特長

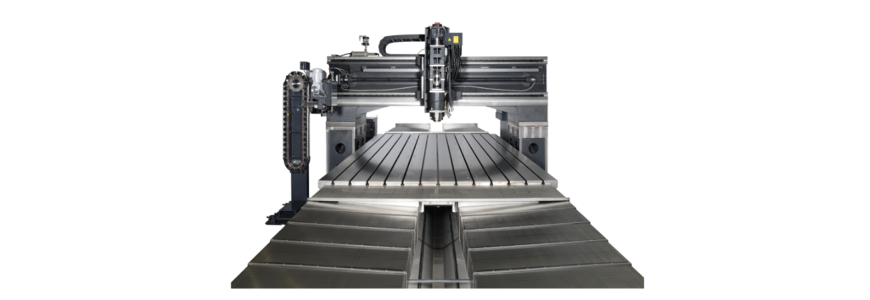

構造

耐久性を考慮した完全防錆、防塵仕様

保護カバー

X軸にはステンレス製のパンタ+スクレーパ仕様の摺動面保護カバーを、Y軸、Z軸にはジャバラ仕様の摺動面保護カバーを採用、機械の精度維持対策も万全。

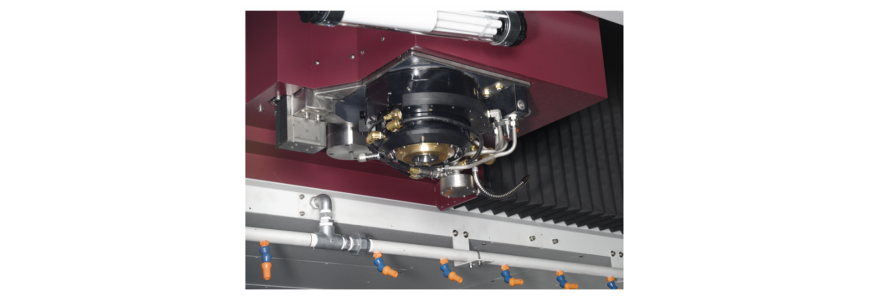

主軸

研削屑、砥粒、クーラントの侵入をシャットアウト。主軸ノーズ部は特殊防錆処理を、またATCアームも防錆コーティングを施しています。


カタログのダウンロードはこちらから

(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
