工作機械｜マシニングセンタ｜立形マシニングセンタ

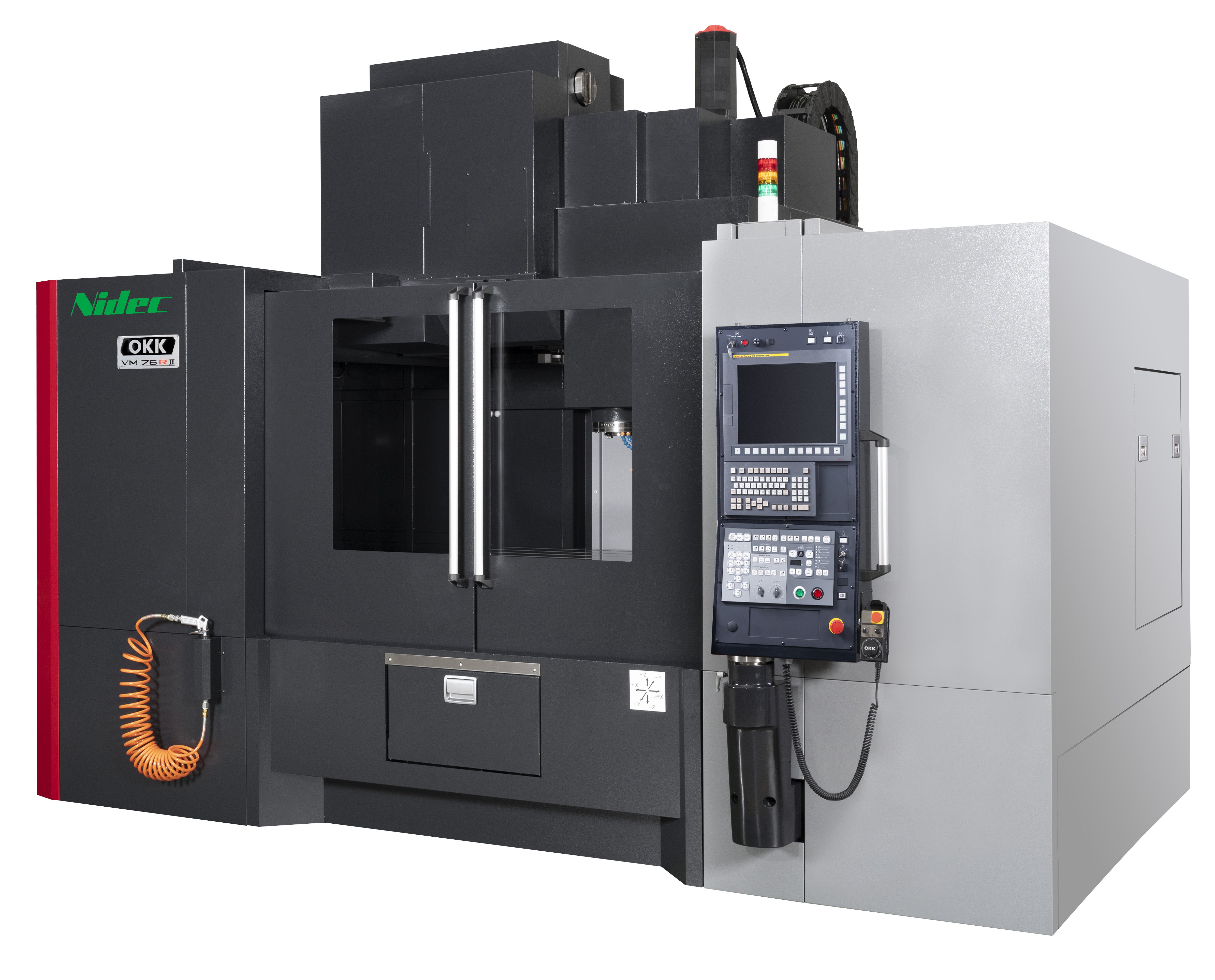

VM/Rシリーズ　VM76RⅡ

取扱い会社名：ニデックオーケーケー株式会社

印刷

切削性と精度を徹底追求！唯一無二のコストパフォーマンス機

ベストセラー機を更新！！本体剛性をさらに高め、ワークへの接近性、メンテナンス性、使いやすさをUP。各送り案内面は精度と剛性に優れた角形すべりガイドを踏襲。金型、一般部品加工からチタン等の難削材部品の加工まで対応します。

この製品に関するお問い合せ: お問い合せ先

製品データ
製品の特長

製品データ

製品スペック

各軸移動量（X/Y/Z)	1540/760/660mm
テーブル寸法	1550x760mm
テーブル最大積載重量	1500kg
早送り速度	XY：24m/min 　Z：20m/min
主軸回転速度	No. 40：14000(OP：20000)min-1、 No. 50：8000(OP：12000)min-1
主軸テーパ	No. 40 / No. 50 (2面拘束工具)
工具本数	30(OP：40,(60 No.50のみ))

製品の特長

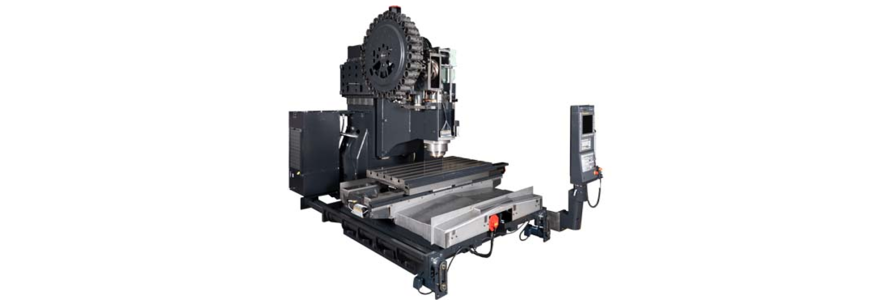

コラム基部

コラム基部をテーパ形状に変更、幅を50％UP。本体の随所を高剛性箱型構造にし、ダイヤゴナルリブ（三角リブ構造）を適正配置することで剛性アップと吸振性を向上。各摺動面は頑丈な角形すべりガイドとの相乗効果でスムーズな切削と高品位な仕上がり面を実現。

主軸

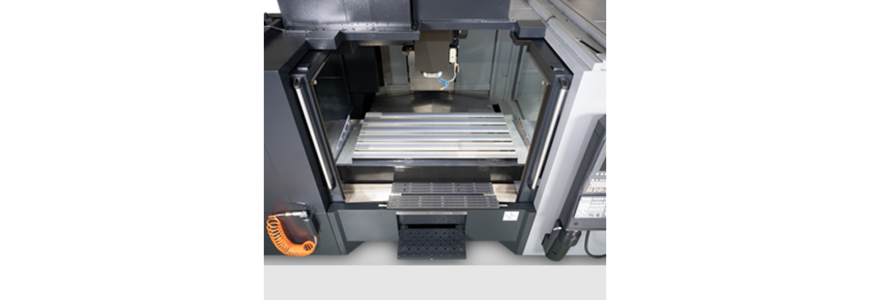

収納式内蔵ステップと、幅広の機内ステップを標準装備することで、機内への入り込みや段取り作業・機内の作業等が容易。カバー前面からテーブルまでの距離を411mm、テーブル高さを1000mmと、接近性を改善、操作性を向上。

主軸

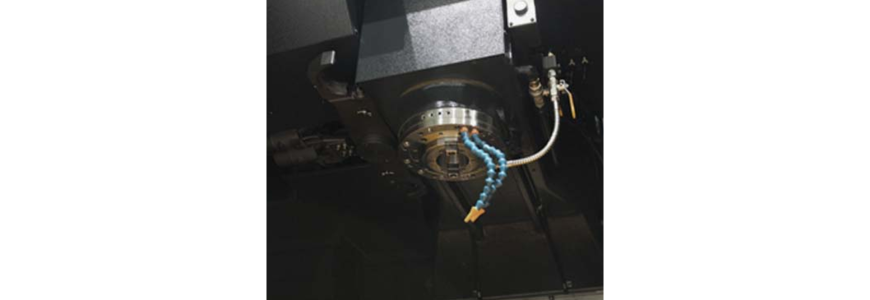

定評のあるOKK独自のカム式高速同期工具交換装置（OKK特許）の採用で、安定した工具交換と抜群の耐久性を実現。重量工具・大径工具などの使用時には、ツール登録時に遅旋回設定することで、自動的にATC旋回速度が低速になりスムーズかつ安全な工具交換が可能。２面拘束主軸を標準装備し、最大ツール長も380mmまで対応。
