工作機械|マシニングセンタ|立形マシニングセンタ

VM/Rシリーズ VM53RⅡ

取扱い会社名:ニデックオーケーケー株式会社

切削性と精度を徹底追求! 唯一無二の コストパフォーマンス機

ベストセラー機を更新!!本体剛性をさらに高め、 ワークへの接近性、メンテナンス性、使いやすさをUP。 各送り案内面は精度と剛性に優れた角形すべりガイドを踏襲。 金型、一般部品加工からチタン等の難削材部品の加工まで対応します。

この製品に関するお問い合せ
お問い合せ先

製品データ

製品スペック

各軸移動量(X/Y/Z) 1050/530/510mm
テーブル寸法 1050x560(OP:1260x560)mm
テーブル最大積載重量 800kg
早送り速度 XY:30m/min Z:20m/min
主軸回転速度 No. 40:8000(OP:14000,20000)min-1、 No. 50:8000(OP:12000)min-
主軸テーパ No. 40 / No. 50 (2面拘束工具)
工具本数 30 (OP: 40)

製品の特長

コラム基部

コラム基部をテーパ形状に変更、幅を50%UP。本体の随所を高剛性箱型構造にし、ダイヤゴナルリブ(三角リブ構造)を適正配置することで剛性アップと吸振性が向上。各摺動面は頑丈な角形すべりガイドとの相乗効果でスムーズな切削と高品位な仕上がり面を実現。

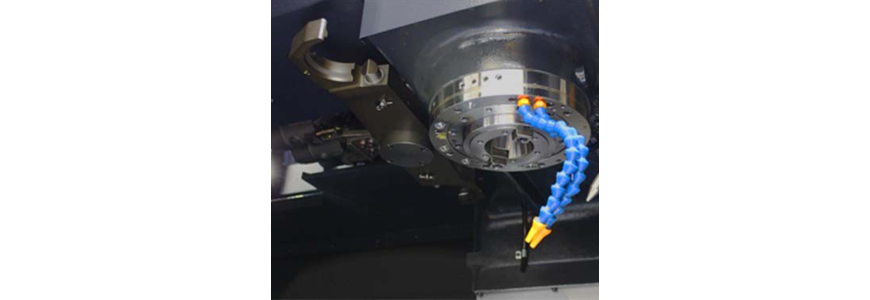

主軸

定評のあるOKK独自のカム式高速同期工具交換装置(OKK特許)の採用で、安定した工具交換と抜群の耐久性を実現。2面拘束主軸を標準装備し、最大ツール長も380mmまで対応。ギア主軸ではヘッド前面にも冷却油循環回路を追加し温度上昇を14%抑制。

テーブル

カバー前面から主軸までの距離を770mm、テーブルまでの高さを920mmと、接近性を改善。扉は天井部まで開口、従来機にあった上部の扉レールを廃止し、より操作性が向上。
