工作機械｜マシニングセンタ｜立形マシニングセンタ

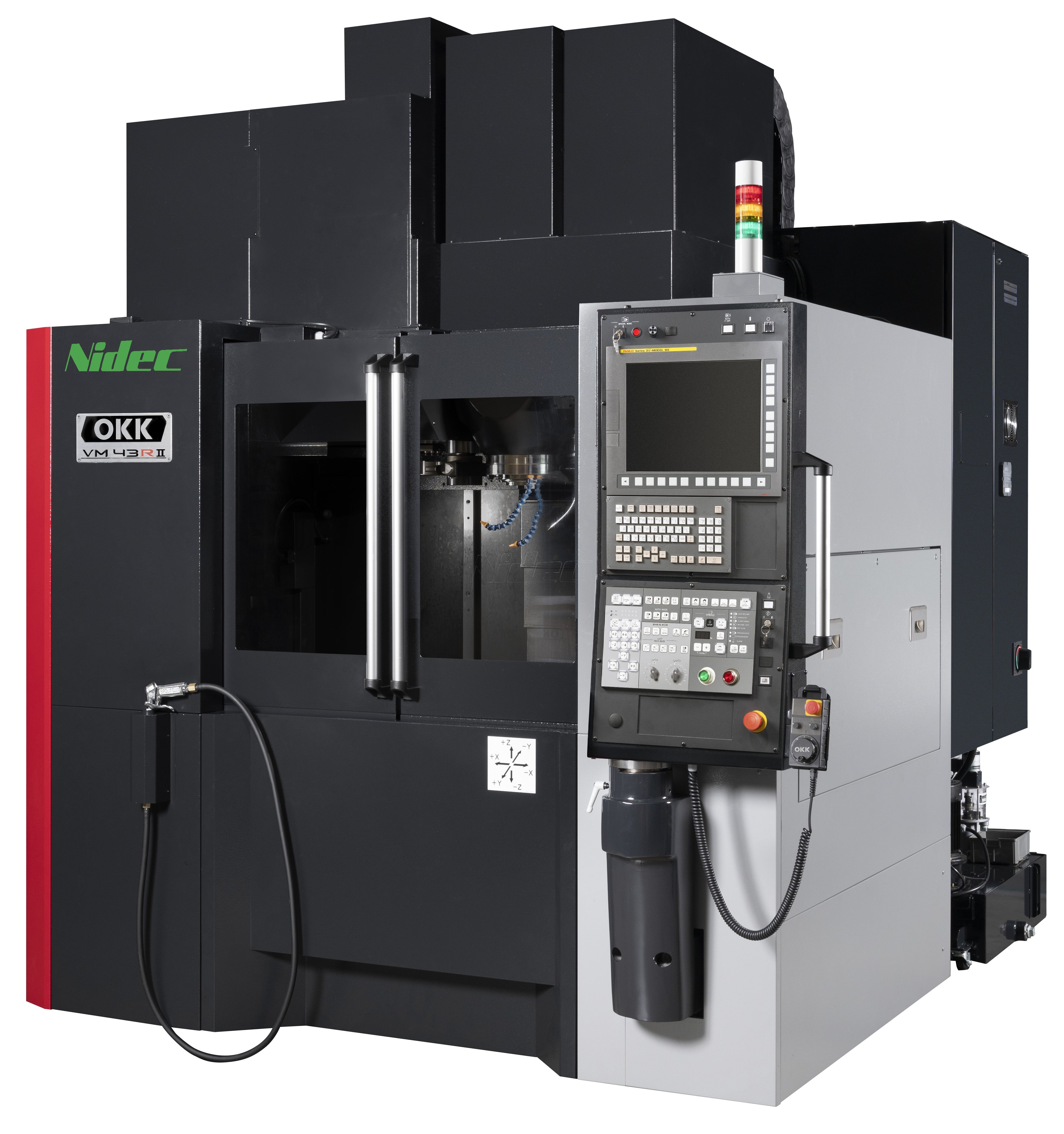

VM/Rシリーズ VM43RⅡ
取扱い会社名：ニデックオーケーケー株式会社
切削性と精度を徹底追求！ 唯一無二のコストパフォーマンス機
ベストセラー機を更新！！本体剛性をさらに高め、 ワークへの接近性、メンテナンス性、使いやすさをUP。 各送り案内面は精度と剛性に優れた角形すべりガイドを踏襲。 50番テーパー主軸も用意。 金型、一般部品加工からチタン等の難削材部品の加工まで対応します。
- この製品に関するお問い合せ
- お問い合せ先
製品データ
製品スペック
| 各軸移動量（X/Y/Z) | 630/430/460mm |
|---|---|
| テーブル寸法 | 800x420mm |
| テーブル最大積載重量 | 500kg |
| 早送り速度 | XY：30m/min Z：20m/min |
| 主軸回転速度 | No. 40：8000(OP：6000,14000,20000)min-1、 No. 50：8000min-1 |
| 主軸テーパ | No. 40 / No. 50 (2面拘束タイプ) |
| 工具本数 | 20 (OP：30 No.40のみ) |
製品の特長

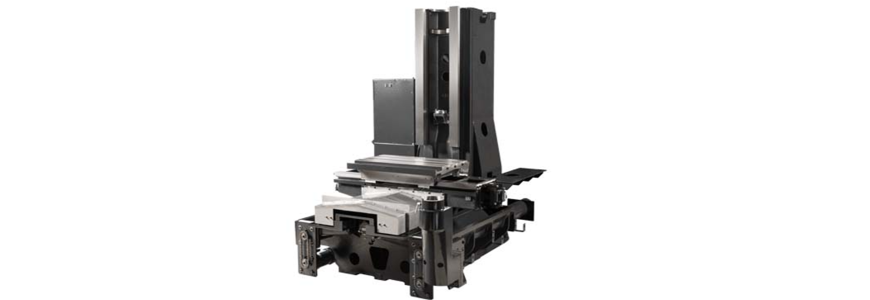

コラム基部
コラム基部をテーパ形状に変更、幅を30％UP。本体の随所を高剛性箱型構造にし、ダイヤゴナルリブ（三角リブ構造）を適正配置することで剛性アップと吸振性を向上。各摺動面は頑丈な角形すべりガイドとの相乗効果でスムーズな切削と高品位な仕上がり面を実現。

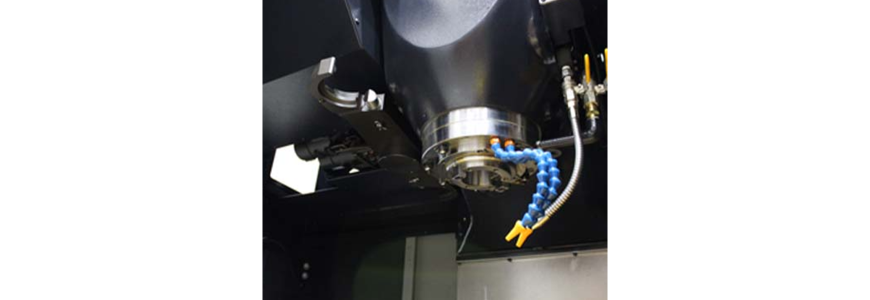

主軸
主軸は重切削用のギヤ主軸、高速加工に優れたMS主軸を準備。２面拘束主軸を標準装備し、標準仕様主軸の出力をUP(40番11.5/7.5ｋW、50番15/11ｋW)。高品位な金型加工から部品加工、量産加工とニーズに応じた主軸の選択も可能。

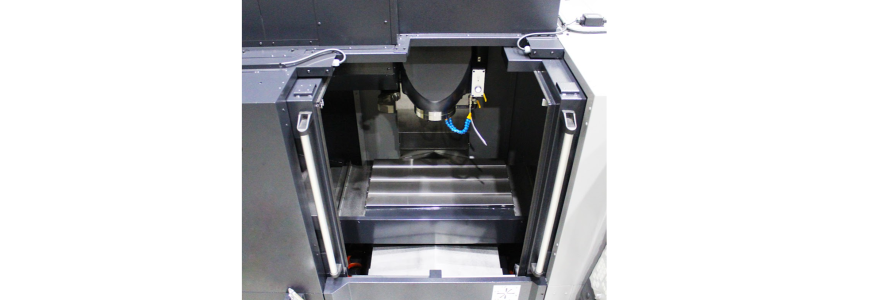

テーブル
カバー前面から主軸までの距離を715mm、テーブルまでの高さを900mmと、接近性を改善。扉は天井部まで開口、従来機にあった上部の扉レールを廃止し、より操作性が向上。
