波形面へのエンボス加工

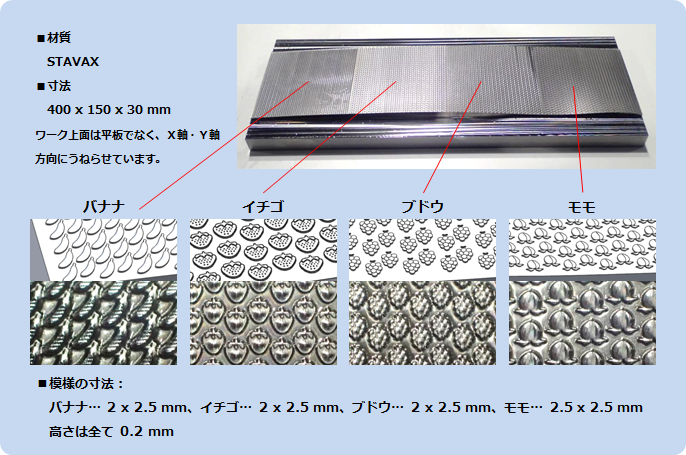

壁紙を製造するロール上などに施される「エンボス加工」。これをイメージして、小さな模様を繰り返し加工したサンプルをご紹介します。X×Y×Z軸ストローク900×550×450mmの精密加工機μV5 で、小型精密加工機レベルの送り軸の追従性を実証しました。
仕上加工では、R0.3 CBNボールエンドミルを使用。高速回転での切削に適したCBN工具の能力を、主軸回転速度30,000min-1のμV5が活かします。
一般的に、主軸回転時の振れや熱変位による姿勢変化があると、工具の負荷が安定せず、工具寿命や加工面品位に悪影響を及ぼします。また、このように小さな模様を加工するために、微小な移動指令で加減速を繰返すのも、μV5の機械サイズにとっては厳しい条件です。
しかし、μV5は長時間でも安定した加工を実現。仕上では加工時間が48時間・切削長が1,431mに及んだものの、多数ある模様のどれを見ても良好な加工面に仕上がっています。
加工工程
| 工程 | 工具 | 回転数 S min-1 | 送り速度 F mm/min | ピック量 mm | 残し量 mm | 加工時間 h |
|---|---|---|---|---|---|---|
| 荒加工 | R1ボールエンドミル | 20,000 | 2,500 | 0.5 | 0.1 | - |
| 荒加工 | R0.5ボールエンドミル | 20,000 | 1,200 | 0.2 | 0.03 | 1.5 |
| 中仕上 | R0.3ボールエンドミル | 30,000 | 460 | 0.05 | 0.05 | 32 |
| 仕上 | R0.3ボールエンドミル（CBN） | 30,000 | 1,000 | 0.03 | - | 48 |
仕上工程は切削長：1,431,502mm
