多数個取り ゴム金型
自動車用防振ゴムである「マフラーハンガー」の多数個取り金型をイメージし、μV5で加工したサンプルをご紹介します。
ワークの基本情報
- 素材：NAK80
- 寸法：500.0 Ｘ 500.0 Ｘ 60.0 ｍｍ
- マフラーハンガー24個取り

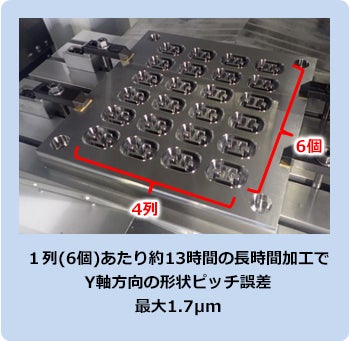

長時間加工でも、高いピッチ精度
μV5は熱剛性に配慮した構造で、長時間という条件下でも安定した加工を可能にしています。
一般的には、長時間加工を行う場合、環境温度変化によって機械の姿勢が変わり、多数個取りのワークでピッチ精度に悪影響が出ることがあります。しかし本サンプルでは、高いピッチ精度を実現しました。かつ、多数ある加工部のうちどれを見ても、良好な加工面に仕上がっています。
加工工程
| 加工工程 | 工具 | 回転数 S min-1 |
送り速度 F mm/min |
ピック量 mm | 加工時間 h:m |
||
|---|---|---|---|---|---|---|---|
| XY | Z | ||||||
| 荒加工 | 全体 | R3 超硬ボールエンドミル | 10,800 | F 2,340 | 1.8 | 0.6 | 10:02 |
| 荒加工 | 隅取り | R2 超硬ボールエンドミル | 12,000 | F 1,750 | 0.7 | 0.2 | 02:45 |
| 荒加工 | 喰い切り溝 | R1 超硬ボールエンドミル | 30,000 | F 1,500 | 0.6 | 0.1 | 02:04 |
| 中仕上 | 上面、喰い切り溝 | R1 超硬ボールエンドミル | 30,000 | F 2,000 | 0.15 | - | 03:03 |
| 中仕上 | 側面、底面 | R2 超硬ボールエンドミル | 12,000 | F 1,750 | 0.28 | 0.28 | 13:12 |
| 仕上 | 上面、喰い切り溝 | R1 CBNボールエンドミル | 30,000 | F 1,000 | 0.05 | - | 28:10 |
| 仕上 | 側面、底面 | R2 超硬ボールエンドミル | 12,000 | F 1,200 | 0.1 | 0.1 | 51:42 |
※仕上(側面、底面)加工工程において、1列（6個）あたり約13時間
