カーエアコンダクト射出成形金型
自動車の前列シートの下にある、後部座席用リアヒーターダクト。

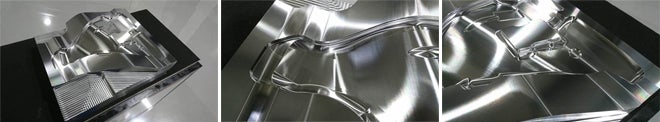

このダクトの射出成形金型をイメージし、μV5で加工したサンプルをご紹介します。
ワークの基本情報
- 素材：NAK80
- 寸法：500.0ｍｍＸ410.0ｍｍＸ150.0ｍｍ
- 重量：約 240 KG
- 広範囲の仕上げ加工を行うため長時間の連続運転が必要です。
- 主軸が熱伸びせず、面品位を良好に仕上げられるかが焦点です。

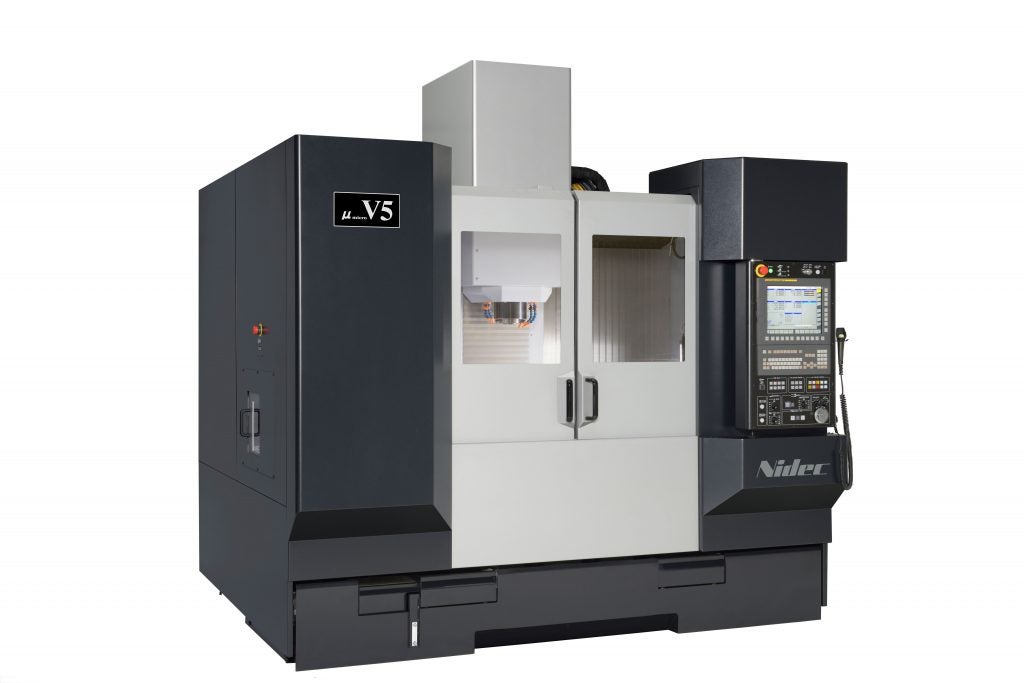

荒加工も仕上げ加工も、μV5 一台で
μV5の高い機械剛性により、送り速度7,000mm/minでの大荒加工も効率よく行うことができます。
また仕上げ加工では、30,000min-1の高速で主軸を回転させても、主軸内部冷却機能の効果により、主軸熱伸びが抑えられているため、R3、R1.5のボールエンドミルを使い分けても、加工面上の工具間段差は極小で、品位良く仕上がっています。
加工条件 抜粋
| 加工工程 | 工具 | 送り速度 mm/min |
回転数 min-1 |
ピック量 mm |
|||
|---|---|---|---|---|---|---|---|
| XY | Z | XY | Z | ||||
| 大荒加工 | D20R2 チップ式工具 |
7,000 | 7,000 | 2,870 | 10.0 | 0.5 | 全体等高線大荒加工 |
| 仕上げ加工-1 | R3 CBN ボールエンドミル |
3,000 | 3,000 | 30,000 | 0.15 | 0.15 | 製品部 等高線 走査線加工 |
| 隅取り仕上げ加工 | R1.5 ボールエンドミル |
3,000 | 3,000 | 30,000 | 0.12 | 0.12 | 製品部 隅取り加工 |
| 仕上げ加工-2 | R6 ボールエンドミル |
1,600 | 1,600 | 12,000 | 0.22 | パート部 走査線往復加工 |
|
