抜き型
様々な部品の抜き加工・プレス切断に用いられる、抜き型。
この抜き型をイメージし、μV1で加工したサンプルをご紹介します。
ワークの基本情報
- 素材：STAVAX HRc52
- 寸法：100.0 mm Ｘ 100.0 mm Ｘ 20.0 mm
- プレス切断時にバリが発生しないよう、切れ刃の面粗度を良く仕上げる必要があります。一般的に、面粗度が悪い場合には機械加工後に手仕上げを行います。
PCD工具を使用した、長時間の加工
| 加工工程 | 工具 | 送り速度 F mm/min | 回転数 S min-1 |
|---|---|---|---|
| 切れ刃部 仕上加工 | R0.3 PCD ボールエンドミル | F 300 | 40,000 |

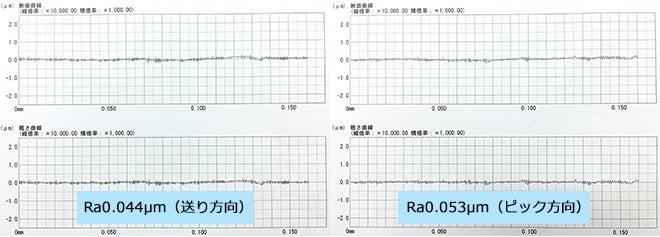

仕上加工では、鏡面仕上に適したPCD（多結晶焼結ダイヤモンド）工具を使用し、高速回転のもと3時間40分の加工を行いました。この条件下でも主軸の熱変位が安定しているからこそ、寸法のズレや段差などがなく、精度良く切れ刃を仕上げることができます。面粗度を見ると、送り方向・ピック方向ともに低く、かつ安定しているため、手仕上げが必要ないレベルになっています。
