加工事例 - 微細レーザー加工機 - 微細レーザー加工機ABLASERの加工事例
高アスペクト比、微細穴、順テーパ加工と穴径精度の安定性
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser/ablaser_01.jpg)
高アスペクト比加工
- 穴 径 : 0.05 mm
- 板 厚 : 0.75 mm
- アスペクト比: 15
- 材 質 :SKD11
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-01.jpg)
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-02.jpg)
微細穴加工
- 穴 径 :0.009 mm
- 板 厚 :0.03 mm
- 材 質 :SUS420
※光学系特別対応機で加工
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-03.jpg)
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-04.jpg)
順テーパ穴加工
- テ ー パ 角 :30度
- 出射側穴径 :0.020 mm
- 板 厚 :0.03 mm
- 材 質 :SUS420
※光学系特別対応機で加工
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-05.jpg)
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-06.jpg)

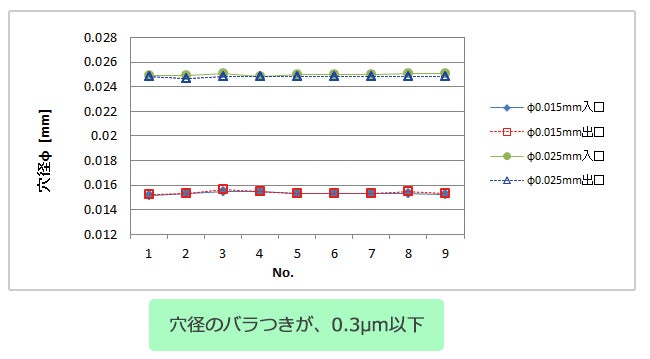

穴径精度安定性
- 穴 径 :0.025 mm
- 板 厚 :0.1 mm
- 穴 径 :0.015 mm
- 板 厚 :0.025mm
- 材 質 :タングステン
※光学系特別対応機で加工
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-07.jpg)
![](/-/media/www-nidec-com/machine-tool/knowledge/case/laser-machines/ablaser-06/abraser-20190806-08.jpg)
微細加工・接合試作サービス
微細レーザー加工機において、有償で試作サービスを承っております。
お気軽にご相談下さい。
