加工事例 - 大形工作機械 - 大形高精度加工機 MVR-Fx 加工事例
cBN工具の活用
MVR・Fxで加工したサンプルのうち、「cBN工具」を用いて加工した部分について、ご紹介致します。
*cBN: Cubic Boron Nitride 立方窒化ホウ素
金型製造における cBN工具への注目
近年の自動車部品は、安全性能を低下させず燃費を向上させるために、引張強度が高いハイテン材を使用した薄肉化が進んでいます。ハイテン材のプレス用金型には高硬度材が用いられますが、その加工にはダイヤモンドに次ぐ硬さを持つ"cBN"工具が有効であることから、cBN工具の活用に注目が集まっています。
また、超硬工具と比べ磨耗しにくく、長寿命であることもその特長として知られています。
しかしcBN工具は、「硬い」反面、非常に「もろい」という性質上のデメリットもあり、負荷が掛かり過ぎると割れてしまいます。よって、使用時の条件として「高速回転」と「切込みを安定させること」が必要になります。
サンプル加工結果

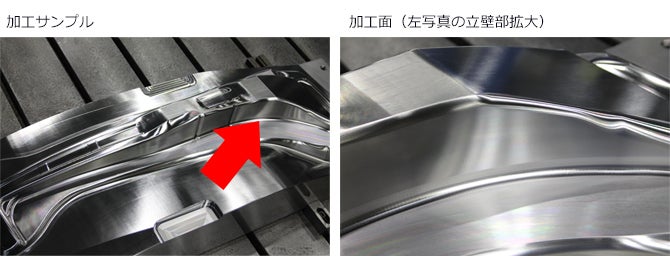

MVR・Fxは最高回転数20,000min-1の高速主軸を搭載しており、かつ回転精度が良く、振れが抑えられています。また、プログラム指令通り正確に駆動できるため、予見できないような工具への負荷は防げます。これらの特長はcBN工具と非常に相性が良く、写真の立壁部分でcBN工具を使用したところ、光沢のある高品位な加工面に仕上げることができました。
また、この立壁部の加工においては、cBN工具の長寿命が発揮され、ボールエンドミル1本で切削距離2,188mを加工できました。超硬工具で同様の加工を行う場合は、磨耗により工具交換が発生しますが、その必要がありませんでした。
【加工条件】
加工内容：面沿い加工， 工具：R10 ボールエンドミル(CBN)，送り速度 F 1,840 mm/min, f 0.09 mm/tooth
主軸速度 S 10,000 min-1，V 628 m/min， 最大ピック量 0.4 mm，カスプ深さ 0.002 mm
