高速ホブ加工事例②
新コ－ティング ＭightyShield Σと、新素材ホブ GRANMET SFとの組み合わせにより、
- 切削速度300m/minを超える加工が可能

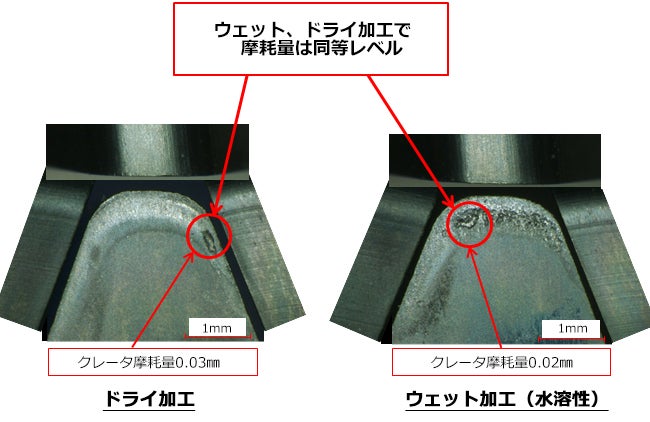

- ウエット＆ドライ加工の両方に対応
（ウエット加工時における刃先熱亀裂の発生なし）
事例 デフリングギヤ用ホブ
ワーク諸元
- モジュール 2.7
- 圧力角 20°
- ねじれ角 31° [RH]
- 歯数 69
- 歯幅 25 ㎜
- 材質 SCM420H
ホブ諸元
- 外径 φ90
- 口数 4口
- 溝数 16溝
- 材質 GRANMET SF
- コーティング MightyShield Σ
加工条件
- 切削速度 350 m/min
- 送り量 2.3 ㎜/rev
- 切削液 ドライ/水溶性切削液
- ホブシフト ノーシフト
- 加工数 50 個
- 切削長 100m
