3相結線とインバータへの接続

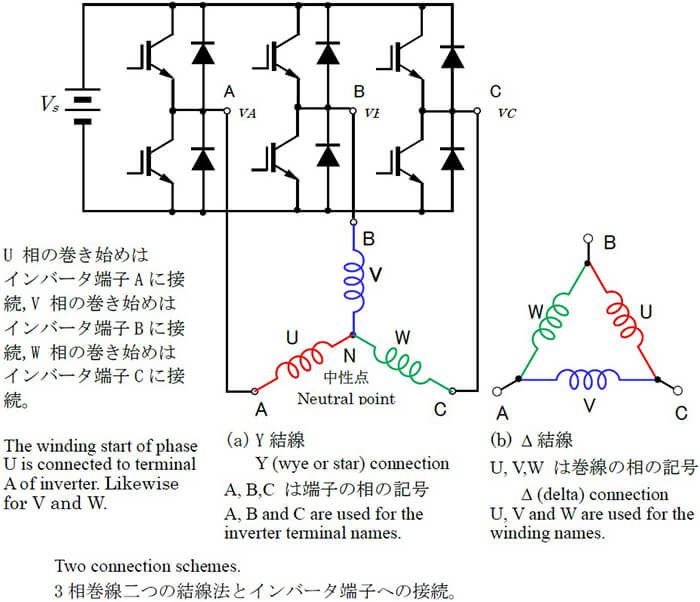

インバータで生成される3相電圧v_A, v_B, and v_Cは図示のように巻線に印加される。電圧の適正値はY結線とΔ結線では異なる。Y結線はスター結線とも呼ばれる。Y結線に対して173Vが適正であればΔ結線では図は100Vである。インバータの出力電圧が定まっているときには，適正巻数比は100 (for Y): 173 (forΔ)であり，断面積比は逆である。しかし実際には導線の直径と巻数比は限定される。
