ヒステリシス損失

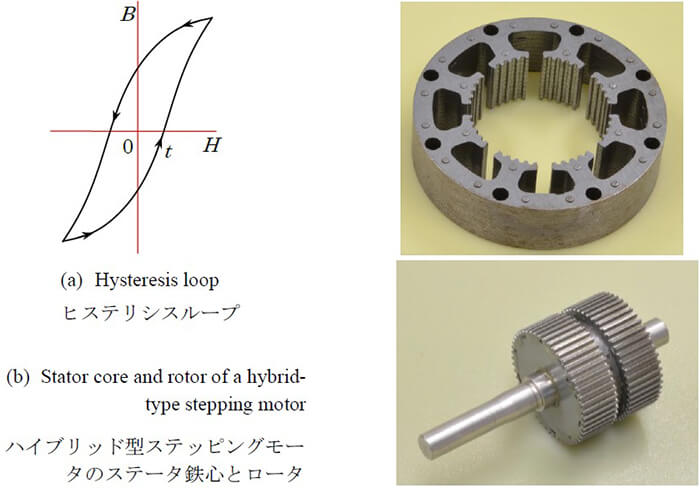

モータ内の磁性体で起きる磁気ヒステリシス現象によって生じる損失で、磁性体の中で熱になる。ヒステリシス損失は図(a)に示すヒステリシスループの面積とヒステリシスが起きている磁性体の体積と磁界変化の周波数に比例する。このためにヒステリシス損は回転速度にほぼ比例する。ここで注意したいのがヒステリシス損失は鉄損の一部であり,もう一つが渦電流損失がありそれは速度の2乗に比例することだ。(b)の写真に示すハイブリッド型ステッピングモータの場合,ロータの中央部分の永久磁石には鉄損はほとんど発生しないが,ロータとステータの細かい歯の部分の磁界の変化周波数が高いので,ここに大きな鉄損損失が発生する。
