2-3-4 基于阿拉戈圆板的马达

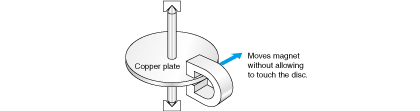

那么在AC马达说明中常用的阿拉戈圆板（图2.42）是一种什么东西？
阿拉戈圆板的原理是通过磁铁将用铜及铝等制成的圆盘夹住，移动磁铁时，圆盘中会产生涡电流，在该涡电流作用下，圆盘上会在沿磁铁移动方向上产生力。

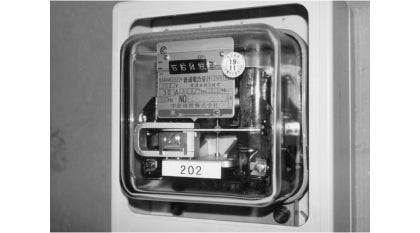

利用该原理工作的常见设备中有安装在各家电力进户线上的电表（感应型电表）（图2.43）。

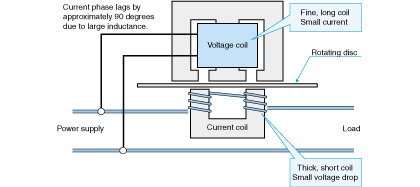

电表将铝盘夹住，还有一个缠有多根细电线的线圈的磁心（图2.44）。即使将线圈并联到电灯线上，由于电线细长，其消耗电流也很小。这种线圈称为电压线圈。
另一侧只缠有很少的足够粗的电线的线圈的磁心呈对向状态。
将该线圈与电灯线并联，则家庭中消耗的电流会全部经由该线圈通过。
由于线圈的电线粗短，因此，电压下降也很小。这种线圈称为电流线圈。2个线圈根据感应的不同，电流相位约相差90，与电容器起动式马达一样，会产生旋转磁场。
利用涡电流的实用马达包括涡电流马达。像第1章中介绍的那样，这种马达使用了以软钢为主要材料的转子，通过磁场移动在转子中感应产生涡电流。

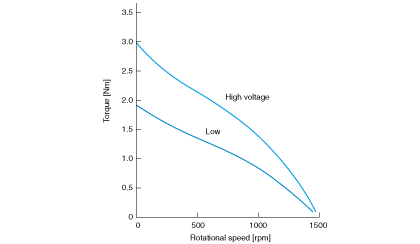

涡电流马达具有图2.45 所示的特性，通过改变施加电压来控制扭矩，即使在马达轴被限制时，也能够获得脉动较小的扭矩。
因此，这种马达也称转矩马达。
转矩马达利用独特的特性，用于挤压装置及制动装置、卷取装置等。但，在没有控制装置的情况下保持转速是非常困难的，因此，很难用作一般动力用马达，生产量也不大。
三相交流
一般情况下，发电厂以三相交流的方式输电，工厂也使用三相交流。
为什么以三相方式来输电呢？

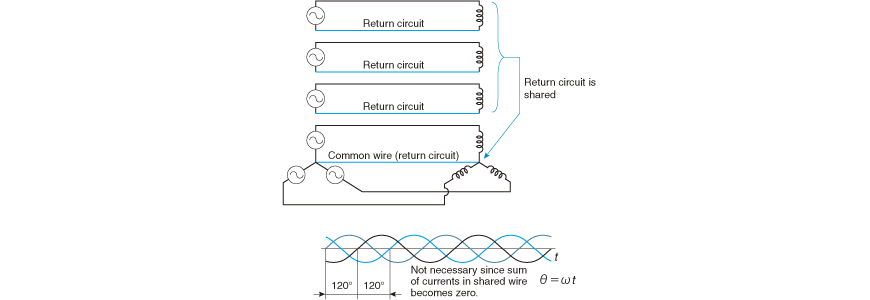

现在，让我们思考一下输送间隔120°相位不同的电流。分别存在去和回的线，因此，去的线3根，回的线3根，共计6根。
这里，将返回的线束在一起，则线变成4根（图2.46）。
这称三相4线式。此时，返回的线中的电流为
Ⅰ ＝ Ⅰ0｛sinθ＋sin（θ＋2/3π）＋sin（θ－2/3.π）｝
计算结果为0。即，第4根线中没有电流。
没有电流，则这根电线就不需要了，可以省去，这样电线3根即可。
即三相3线式。这样，利用三相交流进行输电，使用3根电线，就能起到和6根电线相同的效果，是一种合理的配线方法。
