2-2-5 无刷直流马达的特征

优点

无刷直流马达的最大特点是免维护。此外,与直流马达相比,存在很大差异。

其一是马达的小型化。高性能无刷直流马达如图2.29 那样,在小于传统直流马达转子的空间内配置有高性能磁铁。

因此,定子中没有磁铁,从而可实现小型化。

如果能够获得强大的磁束密度,则马达的效率会很高,发热减少。

此外,马达中线圈的发热最大,直流马达的线圈位于马达内部,因此,发热源被马达内部的空气层所包裹,在结构上不利于散热。与其相比,无刷马达的线圈位于启动装置侧,因此,散热能力强

无刷马达与其它马达相比,其最具决定性的优势在于形状自由。

可根据用途进行设计,如偏平转子,在外侧配置转子的设计,细长形状等。

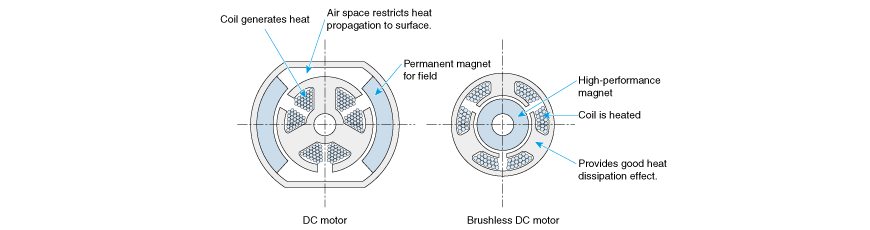

直流马达与无刷直流马达的截面对比
                                                  图2.29直流马达和无刷直流马达线圈的截面对比

不足

直流马达将线圈结合成环形,在旋转的同时慢慢切换线圈通电,这样不容易出现扭矩偏差。

无刷直流马达也能够像直流马达那样增加线圈数量后,旋转会变得更顺畅,但通电控制需通过半导体元件一个一个去切换线圈。

这样的话,从成本上不划算,因此,大多数的无刷直流马达会将线圈设成3组,从而节约半导体元件。

但,仅靠3个线圈来减小旋转位置导致的扭矩差异,需采用与直流马达不同的办法。

用手转动马达轴,在转子磁铁与定子齿之间的吸引力作用下,比较容易出现扭矩偏差(齿滞)。

制作齿滞较小的马达需进行与磁路相关的精细分析。
