2-2-4 无刷直流马达的接线
下面让我们观察一下无刷直流马达的线圈接线方法。
无刷直流马达有2种接线方法。
一种是如图2.27 中与直流马达的转子绕组对比那样，将线圈连接成环状的方法。这称为Δ接线（三角形接线）。
另一种是将3个线圈的U、V、W作连接到一点的方法。
这称为Y接线或星形接线。星形接线中，将线圈连接在一起的部分称为中性点或公共点。
星形接线时，也能够对各线圈的电流实施控制，但开关的开闭有稍许不同。

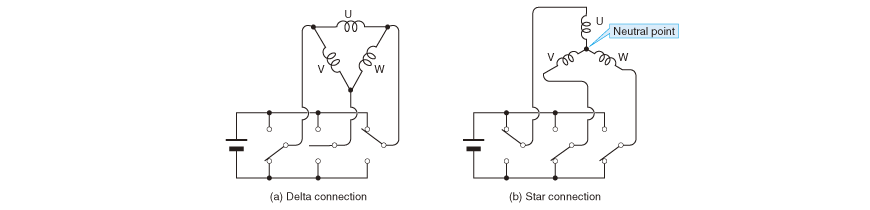

图2.28 在星形接线中切换产生与图2.27① 的三角形接线时相同的电源开关切换方法。
马达采用哪个接线方法取决于所使用电压及用途，但除特殊马达外，一般都会采用星形接线。
