2-2-3 旋转无刷直流马达

将半导体设成开关,进行控制

无刷马达的系统的意思

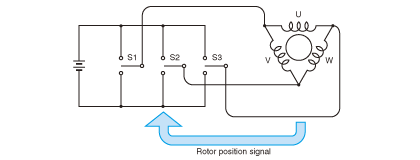

                 图2.26无刷马达的系统
                 开关S1~3是由晶体管及MOSFET
                 构成的转子位置信号

与3个线圈的直流马达对应的无刷直流马达变成之前的图2.23(b)那样。

无刷直流马达的旋转原理如果与直流马达相同,则会像直流马达一样,只要控制通电,马达就应该会旋转。

通过图2.26图2.27 对比其结构。

这里,如图所示,将3个线圈直流马达的各个线圈命名为U、V、W,以及将各个端子命名为u、u′、v、v′、w、w′。

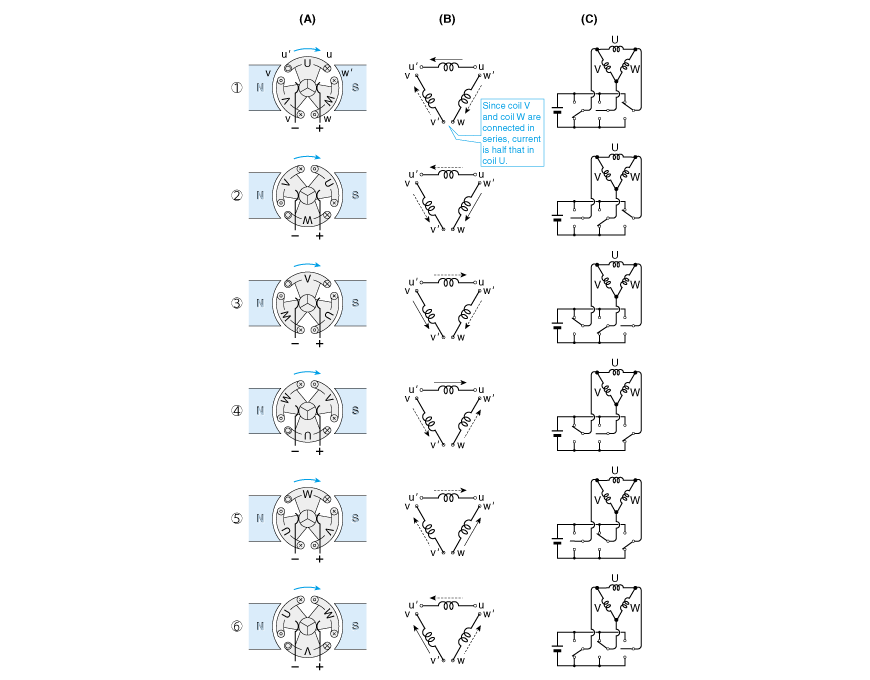

(A)表示在直流马达各旋转角度下的线圈、整流子、电刷的关系。

转子旋转沿顺时针方向从图中的①至⑥变化。

(B)表示在(A)的各位置,流向3个线圈的电流。比如,在①的状态下,线圈V和W会成串联,因此,线圈V和W的电流只是线圈U的一半。虚线表示电流较少。

(C)表示通过开关将线圈电流切换成与(B)相同的方法。

无刷直流马达将晶体管及FET设成开关,按(C)那样的逻辑旋转马达。

直流马达和无刷直流马达的线圈电流对比
                                                  图2.27直流马达和无刷直流马达的线圈电流对比
