2-2-1 关于无刷直流马达

满足这种要求的正是无刷直流马达。无刷直流马达如图2.22 所示,转子变成永久磁铁,定子为线圈。

与直流马达相比,线圈和磁铁中的哪个旋转,旋转原理及输出特性等的基本性质几乎相同。

由于线圈不旋转,因此,不需要电刷和整流子。但,需要有某种方法来检测转子的旋转位置,切换线圈电流。

实现无刷,需通过非机械性接点来切换电流。因此,采用半导体元件的驱动电路可用来驱动无刷直流马达,不使用机械性接点来切换线圈电流。

无刷直流马达是伴随半导体元件的发展而出现的马达,是使用专用驱动电路进行旋转的马达。

无刷直流马达有时也会省略直流,直接称无刷马达。

无刷直流马达的结构

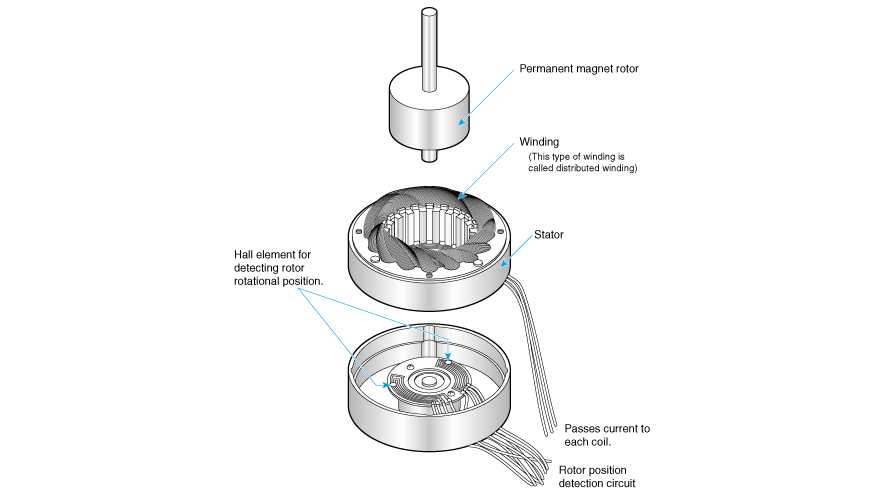

                                                  图2.22(a)无刷直流马达的结构
定子和转子在

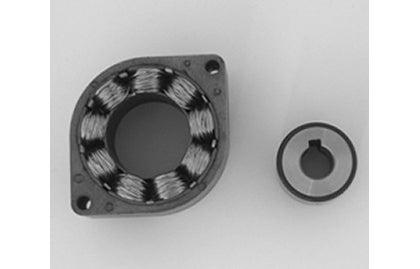

(1)定子(左)和转子(右)。绕组方式不是分布式,一般为集中式绕组。转子表面的永久磁铁为钕磁铁。
图2.22(b)无刷直流马达的例子

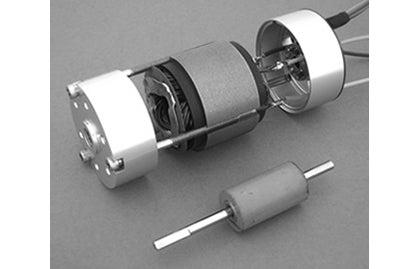

无刷直流马达的结构例子
(2)无刷直流马达的结构例子。在右侧机壳内部可以看到位置检测用传感器。
